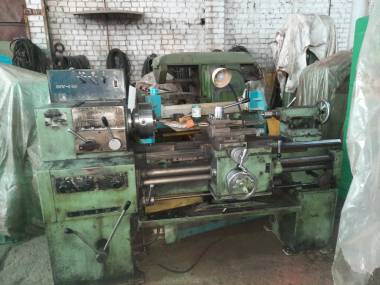

Токарно-винторезный станок ИТ-1М
Класс точности по ГОСТ 8-82Е Н
Наибольший диаметр обрабатываемой заготовки, мм :
над станиной 400
над выемкой 550
над суппортом 225
Наибольшая длина обрабатываемой заготовки (РМЦ), мм 1000
Наибольшая длина обработки в выемке, мм 300
Цетр в шпинделе по ГОСТ 13214-79 Морзе 5АТ8
Конец шпинделя по ГОСТ 12593-72 6К
Диаметр прутка, проходящего через отверстие в шпинделе, мм 36
высота резца, устанавливаемого в резцедержателе, мм 25
Количество скоростей шпинделя 12
Пределы частоты вращения шпинделя, мин 28...1250
Количество продольных / поперечных подач 50 / 50
Пределы подач, мм/об:
-продольных 0, 05...6, 0
-поперечных 0, 025...3, 0
Шаг нарезаемой резьбы :
-метрической, мм 0, 25...112
-модульной, модуль 0, 25...56
-дюймовой, ниток на один дюйм 56...1
-питчевой, питч 56...1
Габаритные размеры станка, мм :
-длина (соответствует РМЦ) 2165, 2585
-ширина 960
-высота 1500
Масса станка без принадлежностей и приспособлений (соответствует РМЦ), кг : 1140
Адрес: Россия, Нижний Новгород, г Нижний Новгород, ул Торфяная 34
Телефон: (831)414-38-51, +79107937660 Факс: (831)225-39-27;
Контактное лицо: Пермикин Ярослав Сергеевич, зам. директора
