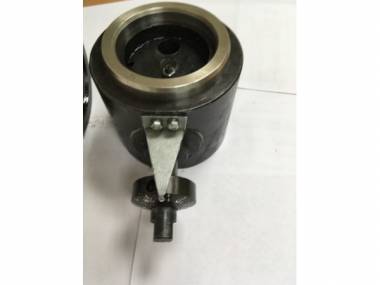

Штуцер дискретный регулируемый ШДР-9М-4/12 устанавливается в фонтанной арматуре за линейной задвижкой и предназначен для эксплуатации в климатических условиях УХЛ категории размещения 1 по ГОСТ 15150-69. Буква М означает исполнение с отверстиями К ” для установки манометров. 4/12 - диаметр наименьшего и наибольшего отверстий в регулирующем органе штуцера. Рабочая среда нефть, вода и газ. Рабочее давление 35Мпа. Рабочая температура окружающей среды от -60°С до +40°С. Размерный ряд исполнения по среднему диаметру канавки под уплотнительную прокладку на корпусе: 89, 5; 90; 90, 6; 95; 107, 9мм. Условный размер проходного отверстия 4; 4, 5; 5, 5; 6; 6, 5; 7; 7, 5; 8; 8, 5; 9; 12. Регулирующий орган цилиндр. Управление штуцером ШДР-9М ручное. Габаритные размеры, без учёта выводов для манометров:
- 200, 5х125х100мм для ШДР-9М-90-4/12.
Масса не более 8, 2кг (ШДР-9М-90-4/12); 8, 35кг (ШДР-9-90-4/12)
Материал основных деталей, находящихся в контакте с рабочей средой:
- Корпус - сталь 30ХМА ГОСТ 4543-2016.
- Гильза корпуса –сталь 12Х18Н19Т ГОСТ 5632-72.
- Цилиндр - сталь 40Х13 ГОСТ 4543-71.
Адрес: Россия, Нижний Новгород, Горького, 52
Телефон: +7(831) 295-50-61 Факс: +7 (831) 295-50-59;
Контактное лицо: Елена
