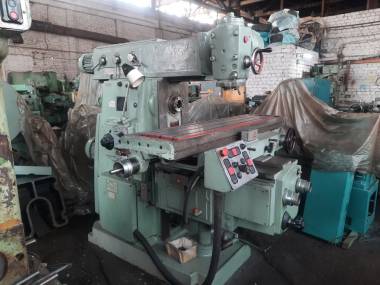

Широкоуниверсальный фрезерный станок 6Т83Ш
Размеры рабочей поверхности стола, мм 1600х400
Наибольшее перемещение стола, мм:
- продольное 1000
- поперечное 400
-вертикальное 420
Расстояние от оси горизонтального (торца вертикального) шпинделя до рабочей поверхности стола, мм 30-450
Расстояние от оси горизонтального шпинделя до направляющих хобота, мм 190
Пределы частот вращения шпинделя, мин-1:
-основного 31, 5-1600
-накладной и поворотной головок 50-1600
Диапазон подач стола, мм/мин:
-продольных и поперечных 12, 5-1600
-вертикальных 4, 1-530
Наибольшая масса обрабатываемой детали (с приспособлением), кг 630
Мощность электро-двигателей приводов, КВт:
-основного шпинделя 11
-накладной и поворотной головок 3
-подач стола 3
Конус шпинделя по ГОСТ 30064-93
-основного N50
-накладной и поворотной головок N40
Угол поворота стола вокруг вертикальной оси, град. -
Габаритные размеры станка, мм
- длина 2570
- ширина 2252
- высота 2040
Масса станка с электрооборудованием, кг 4400
