Блок редуцирования газа БРГ-14700-80-5, 5-УХЛ1
Предназначен для очистки газа от механических примесей и капельной влаги, снижения высокого давления газа до требуемого низкого и автоматического поддержания его с заданной точностью, перед поставкой газа потребителям.
Блок редуцирования газа БРГ-14700 в следующей комплектации:
• Узел коммерческого учета расхода газа. Расходомер "Турбулентность Дон" UFG-F-080.
• Узел очистки. Фильтр газовый ФГ-80-63-0, 08-2-УХЛ1. Байпасная линия.
• Узел редуцирования. Регулятор давления газа и регулятор-монитор РДУ-80-01. Основная и резервная ветка;
• Отсек телеметрии.

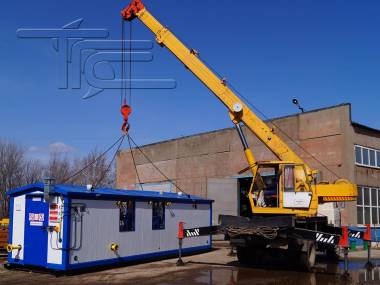

БРГ-14700 выполнен в блочном исполнении на цельносварной утепленной раме с ограждением и кровлей из профлиста с минераловатным базальтовым утеплителем либо сэндвич-панели 100 мм в корпоративных цветах заказчика.
Изделие поставляется в состоянии повышенной заводской готовности и монтируется в месте эксплуатации без применения огневых работ.
Класс взрывоопасной зоны:
- исполнение БРГ допускает его размещение в зоне В-1г.
- класс взрывоопасной зоны внутри БРГ – В-1а.
- исполнение шкафа управления, допускает его размещение в помещении с классом взрывоопасной зоны - невзрывоопасная.
Климатическое исполнение БРГ-14700 - УХЛ1 согласно ГОСТ 15150-69, автоматическое поддержание температуры внутри БРГ не ниже +5 °С.
Масса БРГ-14700, кг, ориентировочно, не более
.. 5500, 0
БРГ спроектирован на:
Давление на входе PNвх = 2, 0...5, 5 МПа
Давление на выходе PNвых = 0, 8...1, 6 МПа
Расход Q=4000...14700 нм3/ч
