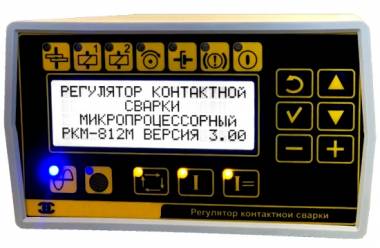

Регулятор контактной сварки микропроцессорный РКМ-812М предназначен для управления циклом сварки, контроля и стабилизации значения сварочного тока точечных и шовных машин контактной сварки переменного тока.
Регулятор РКМ-812М - это дальнейшая модернизация регулятора РКМ-812.
По техническим характеристикам регуляторы РКМ-812М и РКМ-811М практически одинаковы,
НО!
Всё-таки РКМ-811М имеет несколько больший функционал - для РКМ-811М возможны более сложные циклограммы с задержкой сжатия на начало тока и задаваемой выдержкой времени включения клапана 2 до окончания тока.
По сравнению с прошлой модификацией, новый регулятор имеет:
- Алфавитно-цифровой текстовый индикатор (в РКМ-812 использовался 7-сегментный светодиодный индикатор);
- Компактный корпус с удобным креплением, позволяющим крепить корпус регулятора используя винты М4 или магнитный крепеж (для крепления РКМ-812 требовалась дополнительная фурнитура);
- Дополнительные функции настройки регуляторы (по сравнению с РКМ-812 появились функции работы в режиме пайки, возможность подключения сигнала "АВАРИЯ" с низким активным уровнем, функция тестирования входов и выходов регулятора);
- Расширенную память для хранения 20 сварочных программ (РКМ-812 позволял сохранять 10 программ).
Обеспечение РКМ-812М:
Регулятор обеспечивает управление силовой коммутирующей аппаратурой – тиристорным контактором, двумя электропневматическими клапанами.
Регулятор обеспечивает следующие режимы работы по току:
От 1 до 198 пульсаций (импульсов) сварочного тока в течение одного цикла сварки. Часть импульсов может быть задана с нагревом 1, часть с нагревом 2. Далее пульсации тока с нагревом 1 именуются «Ток 1», а пульсации тока с нагревом 2 – «Ток 2»;
- Регулировка длительности импульсов и пауз между импульсами 1 и 2 – раздельная;
- Плавное нарастание переднего фронта тока (модуляцию);
- Дискретный отсчет позиций сварочного цикла в периодах сетевого напряжения;
- Измерение и индикацию действующего значения напряжения питающей сети.
Регулятор обеспечивает следующие режимы работы по усилию между электродами:
- с постоянным (сварочным) усилием;
- с постоянным (сварочным) усилием с приложением повышенного (ковочного) усилия в позиции «СЖАТИЕ» и снятием его после окончания позиции «ПРОКОВКА»;
- с предварительным обжатием (с приложением повышенного усилия с началом позиции «СЖАТИЕ» и снятием его после ее окончания);
- с ковкой (с приложением повышенного усилия с началом позиции «ПРОКОВКА» и снятием его после ее окончания).
Регулятор (в точечном режиме) обеспечивает работу машин одиночными циклами и в автоматическом режиме (пока замкнута цепь запуска), при этом выдержка времени «ПРЕДВАРИТЕЛЬНОЕ СЖАТИЕ» из последующих циклов исключается.
Технические характеристики РКМ-812М:
Потребляемая мощность, ВА, не более - 50;
Количество регулируемых выдержек сварочного цикла - 8;
Общее количество импульсов сварочного тока - 1-396;
Количество импульсов сварочного тока с нагревом 1 - 1-199;
Количество импульсов сварочного тока с нагревом 2 - 0-199;
Пределы регулирования действующего значения сварочного тока (параметрическая стабилизация), % - 30-100;
Длительность нарастания переднего фронта импульса сварочного тока (модуляция) - 0-198;
Изменение действующего значения сварочного тока при колебаниях напряжения питающей сети от 0, 9 до 1, 05 от номинального значения (параметрическая стабилизация), % - ±3 ;
Параметры импульсов управления тиристорами:
Амплитуда выходного напряжения на сопротивлении 6 Ом +/-5%, В - Не менее 15 / Не более 25;
Длительность импульса на уровне 15В, мкс - Не менее 100 / Не более 300;
Параметры сигнала для питания выходных устройств постоянного тока:
Напряжение, В - 24±10%;
Ток, А не более - 0, 8;
Количество выходных устройств - 2;
Регуляторы серии РКМ полностью совместимы по разъему подключения с регуляторами серии РКС
Адрес: Россия, Москва, Ленинградское шоссе
Телефон: +7(495) 508-72-92, +7(925) 508-72-92
Контактное лицо: Соколов Андрей
