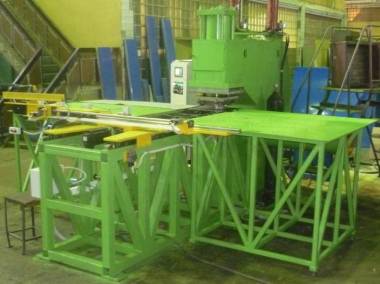

Пресс с ЧПУ для вырубки колец из паронита модели ПГКПФ3
Пресс гидравлический с ЧПУ ус. 630 кн предназначен для вырубки из листового материала в автоматическом режиме прокладок различных размеров и конфигураций. Проектировался и изготавливался для вырубки кольцевых прокладок из паронитовых листов 1500 х 2000 мм и толщиной 2 мм. Наибольший диаметр вырубаемой прокладки - до 300 мм. За один ход ползуна пресса вырубается несколько типоразмеров концентричных прокладок, которые после вырубки при обратном ходе ползуна запрессовываются в лист. В процессе последующей обработки лист паронита изгибается по форме специального лотка, расположенного за штампом, и вырубленные прокладки высыпаются из листа на дно лотка, а оттуда удаляются оператором. Выбирая оптимальные перемычки между прокладками и координаты вырубаемых из листа прокладок, достигается максимальный коэффициент использования материала, который в ряде случаев составляет - 0, 9. В конструкции пресса используются передачи винт-гайка качения, позволяющие обрабатывать за один постанов и без перехвата листы с габаритами 1500х2000 мм. Механизм точной регулировки величины хода штока гидроцилиндра позволяет регулировать величину захода пуансона в матрицу с точностью +/- 1. 0 мм. Верхняя часть штампа перемещается по шариковым направляющим, что обеспечивает равномерный зазор между пуансонами и матрицами. Средняя производительность достигает 50 ходов в минуту. Данный вид оборудования может быть использован для вырубки различных изделий из листового металла, паронита, картона, пластика и т. д. Вырубка колец на листе производится в шахматном порядке, что приводит к значительной экономии материала
Пресс с ЧПУ для вырубки колец из паронита модели ПГКПФ3
Комплекс для правки алюминиевых и медных шин модели ПГФ4. 07
Комплекс предназначен для правки по двум плоскостям (горизонтали и вертикали) алюминиевых и медных шин, с последующей их формовкой-гибкой, мерной резкой и складированием, модель ПГФ4. 07 • Обрабатываемый материал может быть как в бухте, так и в мерных заготовках длинной до 6000...
Оборудование из данной категории:
КИ2128
Пресс одно-кривошипный открытого действия, ненаклоняемый. Предназначен для выполнения различных операций холодной штамповки листового металла.
НК 3418
Ножницы кривошипные листовые с наклонным ножом. Предназначены для резки листового металла с автоматической установкой нужной величины зазора между ножами в зависимости от толщины разрезаемого листа и усилия прижима, пропорционального усилию реза.
МГ-120
Назначение: для гибки и отрезки полосы, прутка, трубы, а также для прошивки, штамповки и вырубки различных материалов с усилием до 120 кН (12т) в металлообработке. Наиболее эффективно применение машины при единичном и мелкосерийном производствах.
Пресс гидравлический с ЧПУ ус. 630 кн предназначен для вырубки из листового материала в автоматическом режиме прокладок различных размеров и конфигураций. Проектировался и изготавливался для вырубки кольцевых прокладок из паронитовых листов 1500 х 2000 мм и толщиной 2 мм. Наибольший диаметр вырубаемой прокладки - до 300 мм. За один ход ползуна пресса вырубается несколько типоразмеров концентричных прокладок, которые после вырубки при обратном ходе ползуна запрессовываются в лист. В процессе последующей обработки лист паронита изгибается по форме специального лотка, расположенного за штампом, и вырубленные прокладки высыпаются из листа на дно лотка, а оттуда удаляются оператором. Выбирая оптимальные перемычки между прокладками и координаты вырубаемых из листа прокладок, достигается максимальный коэффициент использования материала, который в ряде случаев составляет - 0, 9. В конструкции пресса используются передачи винт-гайка качения, позволяющие обрабатывать за один постанов и без перехвата листы с габаритами 1500х2000 мм. Механизм точной регулировки величины хода штока гидроцилиндра позволяет регулировать величину захода пуансона в матрицу с точностью +/- 1. 0 мм. Верхняя часть штампа перемещается по шариковым направляющим, что обеспечивает равномерный зазор между пуансонами и матрицами. Средняя производительность достигает 50 ходов в минуту. Данный вид оборудования может быть использован для вырубки различных изделий из листового металла, паронита, картона, пластика и т. д. Вырубка колец на листе производится в шахматном порядке, что приводит к значительной экономии материала
