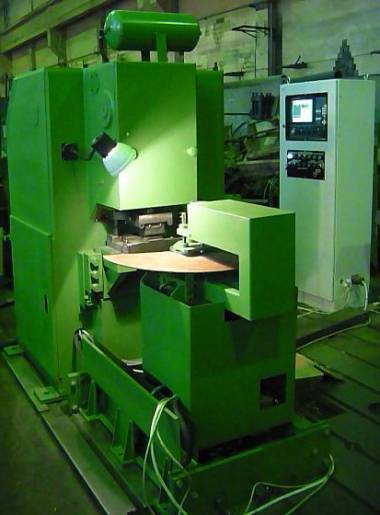

Пресс пазовырубной модели АО920Ф3М. 01, ППВ-4 и ППВ-10 с ЧПУ
Пресс предназначен для формообразования зубцов и пазов в листах статоров и роторов электрических машин в однопозиционных штампах методом последовательной пробивки пазов по периферии заготовок толщиной 0, 35. 1, 5 мм и диаметром от 140 до 1000 мм (АО920Ф3М. 01), 0, 15. 0, 8 мм и диаметром до 500 мм (ППВ-4), толщиной 0, 5. 1, 0 мм и диаметром 220. 1000 мм для круглых заготовок, диаметром 3500 мм для секторов (ППВ-10). Поворот заготовки на требуемый угол производится от ЧПУ модели NC-201М. Привод ползуна прессов модели А0920Ф3 осуществляется от электродвигателя через клипоременную передачу, муфту-тормоз, установленную на эксцентриковом валу, и шатун. Ползун перемещается в регулируемых направляющих
Пресс пазовырубной модели АО920Ф3М. 01, ППВ-4 и ППВ-10 с ЧПУ
Пресс предназначен для формообразования зубцов и пазов в листах статоров и роторов электрических машин в однопозиционных штампах методом последовательной пробивки пазов по периферии заготовок толщиной 0, 35. 1, 5 мм и диаметром от 140 до 1000 мм (АО920Ф3М. 01), 0, 15. 0, 8 мм и диаметром до 500 мм (ППВ-4), толщиной 0, 5. 1, 0 мм и диаметром 220. 1000 мм для круглых заготовок, диаметром 3500 мм для секторов (ППВ-10). Поворот заготовки на требуемый угол производится от ЧПУ модели NC-201М. Привод ползуна прессов модели А0920Ф3 осуществляется от электродвигателя через клипоременную передачу, муфту-тормоз, установленную на эксцентриковом валу, и шатун. Ползун перемещается в регулируемых направляющих
