Описание продукции:

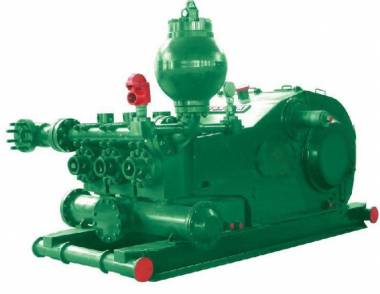

Конструктивные особенности и характеристики бурового насоса серии F более передовые, чем у старых поколений. Легко изнашиваемые детали гидравлической части полностью взаимозаменяемы с деталями по стандартам API.
Буровые насосы серии F включает в себя следующие типы : F-500, F-800, F-1000, F-1300, F-1600, F-2200.
Особенность бурового насоса серии-F
Буровой насос серии- F прочный, компактный, небольшого размера, с хорошими рабочими характерами, адаптируется к высоким давлением насоса, большому водоизмещению и другим технологическим требованиям к бурению скважин в месторождениях. Буровой насос серии F имеет длинный ход и может работать с малым числом ходов, что эффективно повышает способность набора воды бурового насоса и продляет срок службы гидравлической части. Всасывающий воздушный колпак имеет совершенную конструкцию, работает надежно с оптимальным эффектом амортизации. Для обеспечения надежности смазывания в гидравлической части бурового насоса серии F предусматривается принудительное смазывание в сочетании со смазыванием и разбрызгиванием, что увеличит срок службы гидравлической части.
· Насосы данной серии широко используются в нефтяных месторождениях и других промышленных и горнодобывающих предприятиях для бурения, ремонта скважин и других операций.
· Насос данной серии изготавливается и испытывается строго в соответствии с API SPEC 7K "Нормы оборудования для бурения и ремонта скважин".
Mодель F-500 F-800 F-1000 F-1300 F-1600 F-2200
Tип трехцилиндровый буровой насос одинарного действия трехцилиндровый буровой насос одинарного действия трехцилиндровый буровой насос одинарного действия трехцилиндровый буровой насос одинарного действия трехцилиндровый буровой насос одинарного действия трехцилиндровый буровой насос одинарного действия
Номинальная мощность 373kw/500HP 597kw/800HP 746kw/1000HP 969kw/1300HP 1193kw/1600HP 1618kw/2200HP
Номинальное число хода 165ход/мин 150ход/мин 140ход/мин 120ход/мин 120ход/мин 105ход/мин
Длина хода мм(дюйм) 190.5(7 1/2") 228.6(9") 254(10") 305(12") 305(12") 356(14")
Максимальный диаметр цилиндра мм(дюйм) 170(6 3/4") 170(6 3/4") 170(6 3/4") 180(7") 180(7") 230(9")
Тип зубчатого колеса Шевронный зуб Шевронный зуб Шевронный зуб Шевронный зуб Шевронный зуб Шевронный зуб
Камера клапана API-5# API-6# API-6# API-7# API-7# API-8#
Передаточное число зубчатой передачи 4.286:1 4.185:1 4.207:1 4.206:1 4.206:1 3.512:1
Диаметр всасывающего отверстия мм(дюйм) 203(8") 254(10") 305(12") 305(12") 305(12") 305(12")
Диаметр выпускной трубы мм(дюйм) 4"фланец
5 "фланец
5 1/8 "фланец
5 1/8"фланец
5 1/8"фланец
5 1/8"фланец
Смазка Принудительная и барботажная Принудительная и барботажная Принудительная и барботажная Принудительная и барботажная Принудительная и барботажная Принудительная и барботажная
Максимальное рабочее давление 27.2Mpa 35Mpa 35Mpa 35Mpa 35Mpa 35Mpa
3945 5000 5000 5000 5000 5000
Габаритный размер мм(дюйм) 3658*2709*2231
(144"*106"*88") 3963*3025*2410
(156"*119"*95") 4267*3167*2580
(168"*125"*102") 4617*3260*2600
(182"*128"*102") 4615*3276*2688
(182"*129"*106") 6000*3465*2745
(236"*136"*108")
Вес главной части кг 9770(21539) 14500(31967) 18790(41425) 24572(54172) 24791(54655) 38800(85539)
ПримечаниеМеханическая эффективность90%объемная эффективность 100%
