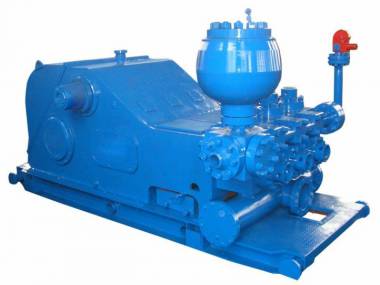

Буровой насос серии 3NB
Описание продукции:
В буровые насосы серии 3NB входят: 3NB-350, 3NB-500, 3NB-600, 3NB-800, 3NB-1000, 3NB-1300, 3NB-1600, 3NB-2200.
Особенность проектирования:
Оптимизированы параметры: целесообразно удлинен ход поршня, увеличена подача и уменьшено число ходов для улучшения всасывающей способности насоса и продления ресурса легко изнашивающих деталей., Насосы данной серии широко используются в нефтяных месторождениях и других промышленных и горнодобывающих предприятиях для бурения, ремонта скважин и других операций, изготавливаются и испытываются строго в соответствии со стандарту SY5138 Министерства нефтяной промышленности.
.
Mодель 3NB-350 3NB-500 3NB-600 3NB-800
Тип трехцилиндровый буровой насос одинарного действия трехцилиндровый буровой насос одинарного действия трехцилиндровый буровой насос одинарного действия трехцилиндровый буровой насос одинарного действия
Выходная мощность 257kw/350HP 368kw/500HP 441kw/600HP 588kw/800HP
Номинальное число хода (ход/мин) 130 120 135 130
Длина хода мм(дюйм) 180(7.1) 180(7.1) 196(7.7) 273(10.7)
Максимальный диаметр цилиндра мм(дюйм) 160(6.3) 170(6.7) 180(7.1) 180(7.1)
Диаметр всасывающего отверстия мм(дюйм) 203(8.0) 203(8.0) 203(8.0) 254(110)
Диаметр выпускного отверстия мм(дюйм) 76(3.0) 83(3.3) 83(3.3) 101(4.0)
Передаточной число 4.483 4.696 4.696 3.482
Частота вращения ведущей шестерни 582.8 563.52 633.96 452.66
Гарабитный размер мм(дюйм) 3600*2080*2015
(141.7*81.9*79.3) 3600*2230*2080
(141.7*87.8*81.9) 3600*2230*2080
(141.7*87.8*81.9) 3900*2155*2052
(153.5*84.8*80.8)
Вес кг 8058(17765) 9484(20909) 11000(24251) 17200(37920)
Модель 3NB-1000 3NB-1300 3NB-1600 3NB-2200
Тип трехцилиндровый буровой насос одинарного действия трехцилиндровый буровой насос одинарного действия трехцилиндровый буровой насос одинарного действия трехцилиндровый буровой насос одинарного действия
Выходная мощность 735kw/1000HP 955kw/1300HP 1176kw/1600HP 1618kw/2200HP
Номинальное число хода (ход/мин) 125 120 120 105
мм (дюйм)Длина хода 273(10.7) 305(12.0) 305(12.0) 356(14.0)
мм (дюйм)Максимальный диаметр цилиндра 180(7.1) 190(7.5) 190(7.5) 230(9.1)
мм (дюйм) Диаметр всасывающего отверстия 254(10) 305(12.0) 305(12.0) 305(12.0)
мм (дюйм)Диаметр выпускного отверстия 101(4.0) 101(4.0) 101(4.0) 130(5.1)
Передаточное число 3.482 4.194 3.657 3.512
Частота вращения ведущей шестерни 435.25 503.28 438.84 368.76
мм(дюйм)Габаритный размер 3900*2240*2052
(153.5*88.2*80.8) 4300*2450*251
(169.3*96.5*9.9) 4720*2822*2660
(185.8*111.1*104.8) 6000*3465*2745
(236.2*136.4*108.1)
Кг, Вес 17500(38581) 23000(50706) 27100(59745) 38800(85539)
Примечание: Механический КПД 90%, объемный КПД 20%.
