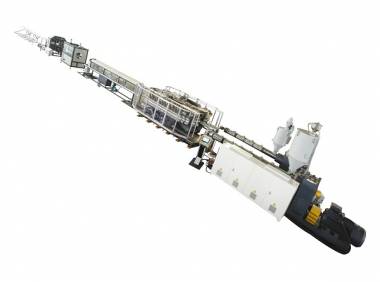

Экструзионные линии по производству двухстенковых/ одностенковыхгофротруб ПП/ПЭ/ПВХ (PP/PE/PVC)
Однослойные и двухслойные гофрированные трубы широко применяются при монтаже мелиоративных и дренажных систем, канализационных сетей и т.д.
Состав линии для производства однослойных/двухслойных гофротруб:
Автоматический загрузчик
Система управления
Одношнековый экструдер/Двухшнековый экструдер (для внеш. слоя)
Со- экструдер одношнековый /Со- экструдер двухшнековый (для внут. слоя)
Трубные головки и матрица, дорн, калибр
Гофратор
Ванна охлаждения
Тянущее устройство
Отрезное устройство
Штабелер
Производство гофрированных полимерных труб осуществляется следующим образом: неостывшая заготовка трубы подается в рабочую зону, к полуформам, которые примыкают одна к другой. Сжатый воздух обеспечивает фиксацию заготовки к охлажденной поверхности, благодаря чему труба твердеет, приобретая заданную форму. Свободно перемещающаяся внутри рукава пробка, которая крепится к дорну, поддерживает нужный уровень давления.
В ходе рабочего цикла гофратор производит сразу два действия. Первое – калибровка трубы, обеспечивающая ей ту форму, которая необходима. Вторая функция – отведение заготовки. При этом обеспечивается возможность управления скоростью, с которой движутся полуформы. На последнем этапе производства, гофротруба (в зависимости от типа линии) сразу наматывается на бухты, либо предварительно подается к перфоратору, для пробивки отверстий для дренажа в стенках.
