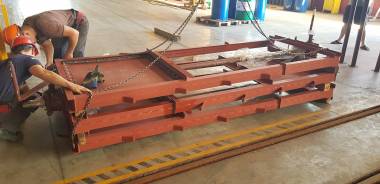

Затвор щитовой накладной ЗЩН - Шандор, по сути представляет собой разновидность затвора щитового глубинного. Идеально подходит для перекрытия потока на входе (выходе) камеры путем анкерного крепления на плоскость стены.
Основной конструктивной особенностью является возможность размещения данного затвора на плоскости камеры с выносом штурвала управления на поверхность.
Затвор состоит из рамы, подвижной заслонки (щита), винтового подъемного механизма и штурвала в ручном исполнении. При необходимости ЗЩН может быть изготовлен под управление электроприводом или ручным редуктором для снижения усилия вращения штурвала. При вращении штурвала (муфты привода) происходит подъем либо опускание подвижной заслонки (щита) и тем самым осуществляется контроль потока жидкости в канале (лотке). Клиновая конструкция, вкупе с применением специальной профильной износостойкой резины, обеспечивает полную герметичность в момент закрытия затвора и исключает протечки при рабочем давлении до 10 м. вод. ст.
Номенклатура
Размеры окна перекрытия
ШхВ, мм
Общая высота рамы Н, мм
Затвор щитовой накладной ЗЩН 300х450 2500
600х600 2000
800х800 2500
1000х1000 3000
1500х1500 3500
