ЗЩКФ логичнее применять там, где канал стока представляет собой круглую трубу с возможностью монтажа ответного фланца для крепления затвора. Монтаж ЗЩФК осуществляется посредством стыковки фланцев по ГОСТ 12815 шпильками, либо болтами.

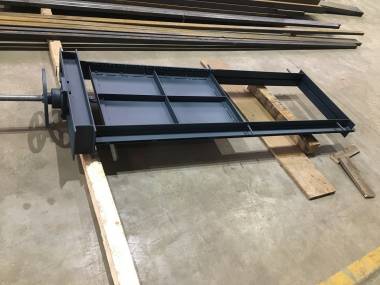

Затвор состоит из рамы, подвижной заслонки (щита), винтового подъемного механизма и штурвала в ручном исполнении. При необходимости ЗЩКФ может быть изготовлен под управление электроприводом или ручным редуктором для снижения усилия вращения штурвала. При вращении штурвала (муфты привода) происходит подъем либо опускание подвижной заслонки (щита) и тем самым осуществляется контроль потока жидкости в трубе.
Клиновая конструкция, вкупе с применением специальной профильной износостойкой резины, обеспечивает полную герметичность в момент закрытия затвора и исключает протечки при рабочем давлении до 10 м. вод. ст.
ФФУ
Установки очистки сточных вод после автомоек и ливневых стоков с АЗС от нефтепродуктов , масел , жиров , взвешенных частиц и других загрязнений. Производительность установок от 1 до 10 кубометров сточных вод в час.
Затвор щитовой круглый фланцевый ЗЩКФ - Шандор, является разновидностью затвора щитового накладного.
