Понижающие трансформаторы – это электрические приборы специализированного назначения, позволяющие питать электроприборы или оборудование напряжением различных нагрузок, требующихся в каждом конкретном случае. Трансформаторы позволяют, в зависимости от модели, преобразовывать электрический ток различного начального напряжения (220в, 380в и выше, плоть до 660в) с частотой тока от 50 до 400 Гц, в необходимое, в каждом конкретном случае, выходное напряжение: 12в, 24в, 36в, 42в, 127в и т.д.

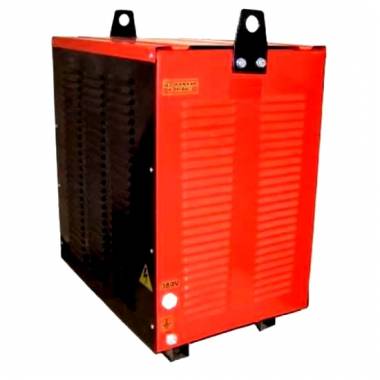

Понижающий трансформатор ТСЗ-6, 0 - трехфазный, сухой, защищенный, представляет собой электромагнитное устройство, которое преобразует переменный электрический ток исходного (сетевого) напряжения 380в в переменный электрический ток требующегося напряжения (36в, 42в, 220в).
Технические характеристики:
Напряжение сети (первичная обмотка) – 380 в.
Количество фаз – 3.
Напряжение вторичной обмотки – одно из: 12в, 24в, 36в, 42в, 127в, 220в.
Количество фаз – 3.
Номинальная мощность – 6, 0 кВА.
Охлаждение – воздушное.
Габариты - 440x300x430 мм.
Вес – 52кг.
Трансформаторы ТСЗ-6, 0 представляет собой переносную (передвижную) установку в однокорпусном исполнении с естественной вентиляцией.
В классическом исполнении понижающие трансформаторы ТСЗ состоят из замкнутого ферромагнитного сердечника и двух проволочных (как правило, медных) обмоток - (первичной и вторичной), защитного кожуха
Сердечник трансформатора собран из листов электротехнической стали толщиной 0, 5 мм
и выполнен в виде бесшпилечной конструкции.
Катушки обмоток изолированы стеклопластиком и пропитаны электротехническим лаком.
Подключение сетевых и силовых проводов к трансформатору осуществляется через клеммы, расположенные на боковых стенках трансформатора.
Климатическое исполнение «У», категория «2» по ГОСТ 15150-69.
Трансформатор напряжения работает в следующих условиях:
интервал температур от – 45 С до + 45 С;
относительная влажность воздуха не более 80% при + 20 С.
Предприятие-изготовитель гарантирует безотказную работу трансформатора напряжения в течение 24 месяцев со дня продажи при условии соблюдения потребителем правил хранения и эксплуатации.
Срок службы - пять лет.
Категорически запрещается хранить в одном помещении с трансформаторами материалы или имущество, испарение которых способно вызвать коррозию (кислоты, щелочи и др.).
В связи с систематически проводимыми работами по совершенствованию конструкции и технологии изготовления возможны некоторые расхождения между паспортом и поставленным трансформатором, не влияющие на условия его монтажа и эксплуатацию.
