Трансформатор напряжения НТС - трехфазный, сухой, защищенный, разделительный, предназначен для преобразования переменного напряжения сети 380в в переменное напряжение (одно из перечисленных: 220в; 42в; 36в).
Технические характеристики:
Напряжение сети (первичная обмотка) – 380 в.
Количество фаз – 3.
Напряжение вторичной обмотки – одно из: 36;42;220 в.
Количество фаз – 3.
Номинальная мощность – 20, 0 кВА.
Охлаждение – воздушное.
Габариты - 650х230х380 мм.
Вес – 115 кг.

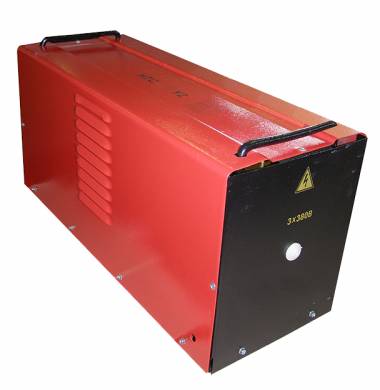

Трансформаторы НТС-20, 0 представляет собой переносную установку в однокорпусном исполнении с естественной вентиляцией.
Трансформатор состоит из следующих основных узлов: магнитопровода, сердечника, трансформаторных обмоток, выводных клемных колодок и кожуха.
Сердечник трансформатора собран из листов электротехнической стали толщиной 0, 5 мм
и выполнен в виде бесшпилечной конструкции.
Обмотки каждой фазы имеют по две катушки - первичную и вторичную. Катушки изолированы стеклопластиком и пропитаны электротехническим лаком.
Подключение сетевых и силовых проводов к трансформатору осуществляется через клеммы, расположенные на боковых стенках трансформатора.
Для удобства перемещения трансформатор снабжен двумя ручками, расположенными на крышке кожуха.
Климатическое исполнение «У», категория «2» по ГОСТ 15150-69.
Трансформатор напряжения работает в следующих условиях:
интервал температур от – 45 С до + 45 С;
относительная влажность воздуха не более 80% при + 20 С.
Предприятие-изготовитель гарантирует безотказную работу трансформатора напряжения в течение 24 месяцев со дня продажи при условии соблюдения потребителем правил хранения и эксплуатации.
Срок службы - пять лет.
Категорически запрещается хранить в одном помещении с трансформаторами материалы или имущество, испарение которых способно вызвать коррозию (кислоты, щелочи и др.).
В связи с систематически проводимыми работами по совершенствованию конструкции и технологии изготовления возможны некоторые расхождения между паспортом и поставленным трансформатором, не влияющие на условия его монтажа и эксплуатацию.
