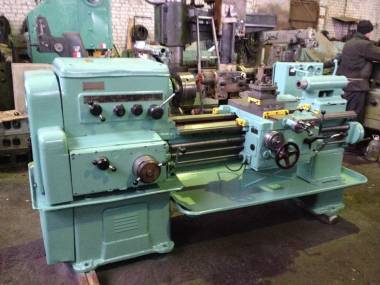

Токарно-винторезный станок 1К62 предназначен для выполнения разнообразных токарных работ, в том числе для нарезания резьб: метрической, модульной, дюймовой, питчевой и архимедовой спирали. Шпиндель станка 1К62 установлен на специальных подшипниках, обеспечивающих жесткость шпинделя и точность станка. Станок 1К62 может использоваться для обработки закаленных заготовок. Токарная обработка разнообразных материалов может производиться с ударной нагрузкой без изменения точности. Высокая мощность главного привода станка, большая жесткость и прочность всех звеньев кинематических цепей главного движения и подач, виброустойчивость, широкий диапазон скоростей и подач позволяют выполнять на станке 1К62 высокопроизводительное резание твердосплавным и минералокерамическим инструментом.
Технические характеристики станка 1К62 (РМЦ=1000)
Класс точности по ГОСТ 8-82 H
Наибольший диаметр обрабатываемой заготовки, мм:
над станиной 400мм
над суппортом 220мм
Наибольшая длина обрабатываемой заготовки, мм 1000
Размер внутреннего конуса в шпинделе, М Морзе 6 М80*
Конец шпинделя по ГОСТ 12593-72 6К, 6М*
Диаметр сквозного отверстия в шпинделе, мм 55, 62*
Наибольшая масса устанавливаемой заготовки, кг
закрепленного в патроне 300
закрепленного в центрах 1000
Число ступеней частот вращения шпинделя
прямого 23
обратного 12
Пределы частот вращения шпинделя, мин
Прямого 12, 5-2000
Обратного 19-2420
Число ступеней рабочих подач:
Продольных 42, 56*
поперечных 42, 56*
Пределы рабочих подач, мм/об
Продольных 0.07-4.16
поперечных 0.035-2.08
Количество нарезаемых резьб, единиц:
Метрических 45, 53*
Дюймовых 28, 57*
Модульных 38
Питчевых 37
архимедовой спирали 5
Пределы шагов нарезаемых резьб:
дюймовых, число ниток на дюйм 24…1.625
метрических, мм 0.5-192
модульных, модуль 0.5…48
питчевых, питч 96..1
архимедовой спирали, дюйм 3/8”, 7/16”
архимедовой спирали, мм 8, 10, 12
Наибольший крутящий момент, кНм 2
Наибольшее перемещение пиноли, мм 200
Поперечное смещение корпуса, мм ±15
Наибольшее сечение резца, мм 25
Масса станка, кг 2200
Привод станка
Мощность электродвигателя привода главного движения, кВт 11
Мощность электродвигателя привода быстрых перемещений суппорта, кВт 0.75 или 1, 1
Мощность насоса охлаждения, кВт 0.12
Адрес: Россия, Нижний Новгород, г Нижний Новгород, ул Торфяная 34
Телефон: (831)414-38-51, +79107937660 Факс: (831)225-39-27;
Контактное лицо: Пермикин Ярослав Сергеевич, зам. директора
