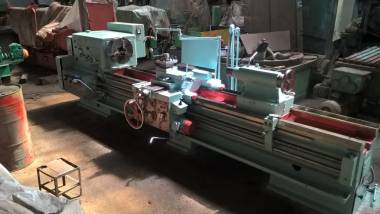

Станок токарно-винторезный 1М63БФ101
Технические характеристики:
Станки модели 1м63бф101 предназначены для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых. Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов
Класс точности Н
Наибольший диаметр точения над станиной, мм 630
над суппортом, мм 350
над суппортом 350
в патроне 400
в люнете 350
Наибольшая длина обрабатываемой заготовки, мм 3000
Диаметр цилиндрического отверстия в шпинделе, мм, не менее 70
Размер внутреннего конуса шпинделя, мм 80
Наибольшая устанавливаемая масса заготовки в центрах, кг 2000
Число резцов устанавливаемых в резцедержателе 4
Наибольшее перемещение, мм, не менее
Продольное 2720
Поперечное 400
Пределы шагов обрабатываемых резьб
Метрических, мм 1….224
Дюймовых, число ниток на 1 28….0, 25
Модульных, модуль 0, 25…56
Питчевых, питч диаметральный 112….0, 25
Высота устанавливаемого резца, мм 32
Число ступеней рабочих подач
Продольных, поперечных, резцовых салазок 32
Количество электродвигателей на станке 3
Тип электродвигателя главного движения 4АМ160 4У3
Мощность, кВТ 15
Частота вращения, об/мин 1465
Частота тока, Гц 50
Напряжение, В 380/220
Суммарная мощность установленных на станке электродвигателей, кВТ 16, 22
Габариты станка, мм (длин х шир х выс) 5150 х 1780 х 1550
Вес станка, кг 5750
Адрес: Россия, Нижний Новгород, г Нижний Новгород, ул Торфяная 34
Телефон: (831)414-38-51, +79107937660 Факс: (831)225-39-27;
Контактное лицо: Пермикин Ярослав Сергеевич, зам. директора
