Токарный станок 16К20 Новый (с хранения) продам, Владивосток.

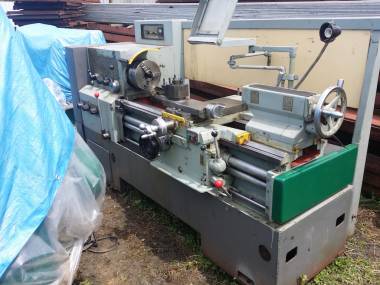

Продам токарный станок 16К20 Новый (с хранения).
Токарно-винторезный станок 16К20 предназначен для выполнения различных токарных работ и нарезания метрической, модульной, дюймовой и питчевой резьб. Обрабатываемые детали устанавливаются в центрах или патроне.
Особенности 16К20 - жесткая коробчатой формы станина с калеными шлифованными направляющими установлена на монолитном основании, одновременно служащим стружкосборником и резервуаром для охлаждающей жидкости.
Шпиндель с фланцевым передним концом смонтирован в прецизионных подшипниках качения, не требующих регулировки в процессе эксплуатации.
На суппорте имеются масштабные линейки с визирами для удобства определения величины перемещения резцовых и поперечных салазок в процессе работы.
Класс точности станка Н. При чистовой обработке деталей из конструкционных сталей шероховатость обработанной поверхности V6б.
Отклонение от цилиндричности 7 мкм, конусности 20 мкм на длине 300 мм, отклонение от прямолинейности торцевой поверхности на диаметре 300 мм — 16 мкм.
Класс точности по ГОСТ 8-82 Н
Наибольший диаметр заготовки устанавливаемой над станиной, мм 400
Высота оси центров над плоскими направляющими станины, мм 215
Наибольший диаметр заготовки обрабатываемой над суппортом, мм 220
Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм 1000
Наибольшее расстояние от оси центров до кромки резцедержателя, мм 225
Наибольший диаметр сверла при сверлении стальных деталей, мм 25
Наибольшая масса заготовки, обрабатываемой в центрах, кг 460..1300
Наибольшая масса заготовки, обрабатываемой в патроне, кг 200
Шпиндель
Диаметр отверстия в шпинделе, мм 52
Частота вращения шпинделя в прямом направлении, об/мин 12, 5..1600
Частота вращения шпинделя в обратном направлении, об/мин 19..1900
Количество прямых скоростей шпинделя 22
Количество обратных скоростей шпинделя 11
Конец шпинделя по ГОСТ 12593-72 6К
Коническое отверстие шпинделя по ГОСТ 2847-67 Морзе 6
Диаметр фланца шпинделя, мм 170
Наибольший крутящий момент на шпинделе, Нм 1000
Суппорт. Подачи
Наибольшая длина продольного перемещения, мм 935
Наибольшая длина поперечного перемещения, мм 300
Скорость быстрых продольных перемещений, мм/мин 3800
Скорость быстрых поперечных перемещений, мм/мин 1900
Максимально допустимая скорость перемещений при работе по упорам, мм/мин 250
Минимально допустимая скорость перемещения каретки (суппорта), мм/мин 10
Цена деления лимба продольного перемещения, мм 1
Цена деления лимба поперечного перемещения, мм 0, 05
Диапазон продольных подач, мм/об 0, 05..2, 8
Диапазон поперечных подач, мм/об 0, 025..1, 4
Количество подач продольных 42
Пределы шагов метрических резьб, мм 0, 5..112
Пределы шагов дюймовых резьб, ниток/дюйм 56..0, 5
Пределы шагов модульных резьб, модуль 0, 5..112
Пределы шагов питчевых резьб, питч диаметральный 56..0, 5
Резцовые салазки
Наибольшее перемещение резцовых салазок, мм 150
Перемещение резцовых салазок на одно деление лимба, мм 0, 05
Наибольший угол поворота резцовых салазок, град ±90°
Цена деления шкалы поворота резцовых салазок, град 1°
Наибольшее сечение державки резца, мм 25 х 25
Высота от опорной поверхности резца до оси центров (высота резца), мм 25
Задняя бабка
Конус отверстия в пиноли задней бабки по ГОСТ 2847-67 Морзе 5
Наибольшее перемещение пиноли, мм 150
Перемещение пиноли на одно деление лимба, мм 0, 1
Величина поперечного смещения корпуса бабки, мм ±15
Электрооборудование
Электродвигатель главного привода, кВт 11
Габариты, мм 2795 х 1190 х 1500
Масса , кг 3010
И много других станков.
