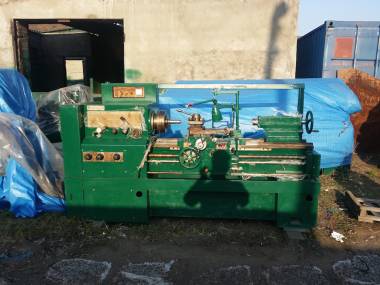

Продам токарные станки 16К20, станки в хорошем рабочем состоянии, проведена ревизия. Продажа с проверкой в работе.
Cтанок модели 16К20 - пожалуй, самый распространённый на территории СССР станок, позволяющий производить токарную обработку деталей наиболее широкой номенклатуры и наиболее типичных размеров, предназначен для обработки цилиндрических, конических и сложных поверхностей - как внутренних, так и наружных, а так же для нарекания резьбы-метрической, модульной, дюймовой и питчевой .
Жесткая коробчатой формы станина с калеными шлифованными направляющими установлена на монолитном основании, одновременно служащим стружкосборником и резервуаром для охлаждающей жидкости.
Шпиндель с фланцевым передним концом смонтирован в прецизионных подшипниках качения, не требующих регулировки в процессе эксплуатации.
Выходной вал шпиндельной бабки через сменные зубчатые колеса соединен с коробкой подач, обеспечивающей перемещение суппорта в широком диапазоне подач от ходового вала при точении и от ходового винта при нарезании резьб. Для нарезания резьб предусмотрено непосредственное соединение ходового винта с входным валом коробки подач.
На суппорте имеются масштабные линейки с визирами для удобства определения величины перемещения резцовых и поперечных салазок в процессе работы. Новая конструкция резцедержателя улучшает стабильность фиксации.
Класс точности по ГОСТ 8-82 Н
Наибольший диаметр заготовки устанавливаемой над станиной, мм 400
Высота оси центров над плоскими направляющими станины, мм 215
Наибольший диаметр заготовки обрабатываемой над суппортом, мм 220
Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм 710, 1000,
Наибольшее расстояние от оси центров до кромки резцедержателя, мм 225
Наибольший диаметр сверла при сверлении стальных деталей, мм 25
Наибольшая масса заготовки, обрабатываемой в центрах, кг 460..1300
Наибольшая масса заготовки, обрабатываемой в патроне, кг 200
Диаметр отверстия в шпинделе, мм 52
Частота вращения шпинделя в прямом направлении, об/мин 12, 5..1600
Частота вращения шпинделя в обратном направлении, об/мин 19..1900
Количество прямых скоростей шпинделя 22
Количество обратных скоростей шпинделя 11
Конец шпинделя по ГОСТ 12593-72 6К
Коническое отверстие шпинделя по ГОСТ 2847-67 Морзе 6
Диаметр фланца шпинделя, мм 170
Наибольший крутящий момент на шпинделе, Нм 1000
Наибольшая длина продольного перемещения, мм 645, 935,
Наибольшая длина поперечного перемещения, мм 300
Скорость быстрых продольных перемещений, мм/мин 3800
Скорость быстрых поперечных перемещений, мм/мин 1900
Максимально допустимая скорость перемещений при работе по упорам, мм/мин 250
Минимально допустимая скорость перемещения каретки (суппорта), мм/мин 10
Цена деления лимба продольного перемещения, мм 1
Цена деления лимба поперечного перемещения, мм 0, 05
Диапазон продольных подач, мм/об 0, 05..2, 8
Диапазон поперечных подач, мм/об 0, 025..1, 4
Количество подач продольных 42
Количество подач поперечных 42
Пределы шагов метрических резьб, мм 0, 5..112
Пределы шагов дюймовых резьб, ниток/дюйм 56..0, 5
Пределы шагов модульных резьб, модуль 0, 5..112
Пределы шагов питчевых резьб, питч диаметральный 56..0, 5
Наибольшее усилие, допускаемое механизмом подач на резце - продольное, Н 5884
Наибольшее усилие, допускаемое механизмом подач на резце - поперечное, Н 3530
Наибольшее перемещение резцовых салазок, мм 150
Перемещение резцовых салазок на одно деление лимба, мм 0, 05
Цена деления шкалы поворота резцовых салазок, град 1°
Наибольшее сечение державки резца, мм 25 х 25
Высота от опорной поверхности резца до оси центров (высота резца), мм 25
Конус отверстия в пиноли задней бабки по ГОСТ 2847-67 Морзе 5
Наибольшее перемещение пиноли, мм 150
Перемещение пиноли на одно деление лимба, мм 0, 1
Величина поперечного смещения корпуса бабки, мм ±15
Электродвигатель главный, кВт 11
Габариты РМЦ=1000, мм 2795 х 1190 х 1500
Масса кг 3010
И много других станков
9М14
СТАНОК ТРУБОНАРЕЗНОЙ 9М14Ф101
предназначен для токарной обработки труб и деталей трубных соединений (НКТ) применяемых для добычи и транспортировки нефти и природного газа и нарезания на них цилиндрических и конических резьб в условиях, индивидуального и мелкосерийного производства.
Продам токарные станки 16К20, станки в хорошем рабочем состоянии, проведена ревизия. Продажа с проверкой в работе.
