Штуцерная камера Н05.042 устанавливается в фонтанной арматуре за линейной задвижкой.
Штуцерная камера Н05.042 предназначена для эксплуатации в климатических условиях УХЛ категории размещения 1 ГОСТ 15150-69. Рабочая среда нефть и вода. Рабочее давление 21 Мпа. Условный размер проходного отверстия дросселя от 1до 20мм, шаг 1мм. Управление штуцерной камерой - ручная замена дросселя.
Штуцерная камера Н05.042А. Габаритные размеры 215х174, 5х89 мм. Масса, не более 8, 0 кг.
Штуцерная камера Н05.042Б. Габаритные размеры 215х187х114 мм. Масса, не более 13, 1 кг.

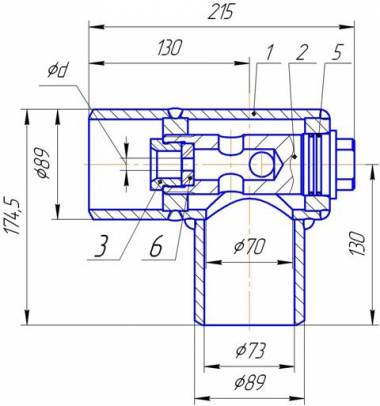

Штуцерная камера Н05.042 состоит из сварного корпуса 1, в который вворачивается вставка 2, подсобранная с дросселем 6 из комплекта дросселей при помощи гайки 3. Относительно корпуса вставка уплотняется двумя резиновыми кольцами 5 по ГОСТ9833-73. Дроссель 6 имеет калиброванное отверстие d, диаметр которого выбирается заказчиком. Герметизация корпуса 1 штуцерной камеры обеспечивается приваркой отводов камеры к трубной обвязке.
Адрес: Россия, Нижний Новгород, Челюскинцев, 16
Телефон: +7(831) 295-50-61 Факс: +7 (831) 295-50-59;
Контактное лицо: Мельцаева Елена Александровна
