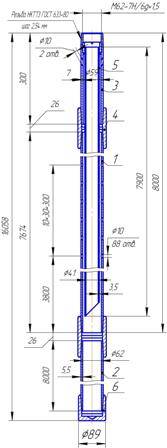

Якорь газопесочный УОП.021 состоит из верхнего корпуса, 1, нижнего корпуса 2, патрубка 3, соединительных муфт 4, внутренней трубы 5 и пробки 6. Все детали якоря за исключением внутренней трубы 5 имеют присоединительные резьбы НКТ73 ГОСТ 633-80 с шагом 2, 54 мм.
Верхний корпус 1 служит для крепления патрубка 3 с приемной внутренней трубой 5 и нижнего корпуса 2. Для забора рабочей среды из затрубного пространства верхний корпус имеет 88 отверстий 10мм.
Нижний корпус 2 выполняет функцию отстойника и сбора тяжелых фрак-ций рабочей среды, уменьшая таким образом их попадание в рабочий канал внутренней трубы 5. Патрубок 3 служит для установки внутренней трубы 5 и имеет для этой цели резьбу М62х1, 5. Для отвода газов из рабочей среды, поступающей через отверстия верхнего корпуса 1 патрубок 3 имеет два отверстия 10мм.Муфты 4 имеют стандартное испол-нение с резьбой НКТ73 ГОСТ 633-80 с шагом 2, 54 мм и предназначены для соединения корпусов и патрубка якоря.
Внутренняя труба 5 имеет сварную конструкцию. Косой срез трубы опущен ниже последнего ряда отверстий верхнего корпуса на достаточное расстояние, чтобы создать оптимальные условия для инерционного способа очистки рабочей среды от тяжелых фракций. Пробка 6 выполняет функцию дна нижнего корпуса 2 и препятствует попаданию тяжелых фракций из нижнего корпуса обратно в рабочую среду.
Адрес: Россия, Нижний Новгород, Челюскинцев, 16
Телефон: +7(831) 295-50-61 Факс: +7 (831) 295-50-59;
Контактное лицо: Мельцаева Елена Александровна
