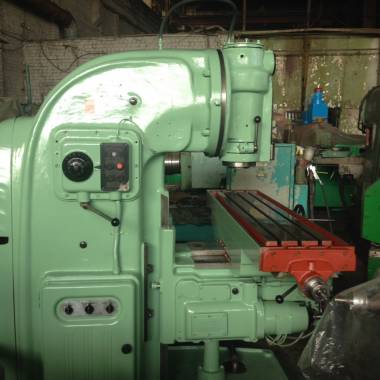

Вертикальный консольно-фрезерный станок мод. 6М13П представляет собой оригинальный станок высокой точности и жесткости. Шпиндель станка смонтирован в поворотной головке имеющей поворот в вертикальной плоскости, параллельной продольному ходу стола, на угол в 45 градусов в любую сторону.Данная модель в отличие от 6Р13 и ВМ-127 имеет две дополнительные силовые опоры, что позволило увеличить максимальный допустимый вес детали до 700 кг.!!Станок предназначен для выполнения различных фрезерных работ в условиях как индивидуального, так и крупносерийного производства. В условиях крупносерийного производства станок может быть успешно использован для выполнения работ операционного характера. Техническая характеристика и высокая жесткость станка позволяют полностью использовать возможности как быстрорежущего, так и твердосплавного инструмента.
Для сокращения вспомогательного времени и удобства управления в станке предусматриваются:
дублированное управление кнопочно-рукояточного типа (спереди и с левой стороны станка);
пуск и останов шпинделя, и включение быстрых ходов станка при помощи кнопок;
управление движениями стола от рукояток, направление поворота которых совпадает с направлением движения стола;
изменение скоростей и подач с помощью однорукояточных выборочных механизмов, позволяющих получать любую скорость или подачу поворотом лимба без прохождения промежуточных ступеней;
торможение постоянным током.
Технические характеристики
Размеры рабочей поверхности стола, мм 1600x400
Наибольшее перемещение стола, мм:
продольное 900
поперечное 320
вертикальное 420
Расстояние от торца шпинделя до рабочей поверхности стола, мм 25-570
Расстояние от оси шпинделя до вертикальных направляющих станины, мм 450
Пределы частот вращения шпинделя, мин-1 31, 5-1600
Диапазон подач стола, мм/мин:
продольных и поперечных 25-1250
вертикальных 8-400
Наибольшая масса обрабатываемой детали (с приспособлением), кг 700
Мощность электродвигателя главного привода, кВт 10
Скорость быстрого перемещения стола, мм/мин
продольное 3000
поперечное 3000
вертикальное 1000
Угол поворота головки, град +-45
Вертикальное перемещение пиноли, мм 85
Габаритные размеры станка, мм:
длина 2565
ширина 2135
высота 2235
Вес станка, кг 4150
Адрес: Россия, Нижний Новгород, г Нижний Новгород, ул Торфяная 34
Телефон: (831)414-38-51, +79107937660 Факс: (831)225-39-27;
Контактное лицо: Пермикин Ярослав Сергеевич, зам. директора
