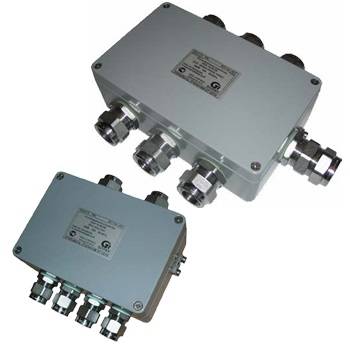

Коробка соединительная типа КСА
Назначение
Коробки соединительные предназначены для соединения и разветвления гибких или бронированных кабелей, в т.ч. с прокладкой в металлорукаве, с медными или алюминиевыми жилами, в цепях переменного или постоянного тока.
Область применения
Область применения – взрывоопасные зоны 0, 1, 2, 21 помещений и наружных установок согласно маркировке взрывозащиты, гл. 7.3 ПУЭ, ГОСТ Р 51330.13-99, ГОСТ Р МЭК 61241-3-99 и др. нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах. Могут применяться во всех промышленных областях, в т.ч.:
Топливная промышленность
Нефтегазоперерабатывающая, нефтехимическая и химическая промышленность
Горнодобывающая и горно-перерабатывающая промышленность
Черная и цветная металлургия
Целлюлозно-бумажная и пищевая промышленность
Энергетика, в т.ч. атомная энергетика
Оборонная промышленность
Конструкция
Коробки состоят из оболочки, образованной прямоугольной формы корпусом и крышкой. Материал изготовления: коррозионностойкий алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе парам сероводорода и соляной кислоте, фрикционно искробезопасный.
Корпус и крышка соединяются невыпадающими болтами из нержавеющей стали марки 316 еще более увеличивают антикоррозионные свойства корпуса коробки. Винты не выступают из отверстия под резьбу после их затяжки.
Внутри корпуса на DIN-рейке крепятся клеммные зажимы, защитные заземляющие клеммы, а также устанавливаются несущие шины и держатели проводов заземления. Расположение клеммных блоков в зависимости от габарита корпуса может быть 1, 2, и 3–рядное. Снаружи корпус оснащен клеммой заземления.
Структура условного обозначения коробок соединительных типа КCА
КСА Х1 Х2/Х3П Х4Х5(А) / Х4Х5(В) / Х4Х5(С) / Х4Х5(D) Х6 Х7
КС – коробка соединительная
А – Материал корпуса: А–алюминий
Х1 – Типоразмер корпуса
Х2 – Номинальный ток
Х3 – Количество клемм (без учета клемм заземления)
П – применение пружинных клеммных зажимов.
В случае применения винтовых клеммных зажимов индекс «П» не ставится
Х4 – Количество вводов
Х5 – Тип вводов (смотри раздел "Кабельные вводы")
(A)(B)(C)(D) – Сторона коробки
Х6 – Климатическое исполнение и категория размещения
Х7 – Обозначение ТУ
Условное обозначение при заказе и в документации другого изделия:
Коробка КСА 14.14.09 32/10 2ВЛ2-М20(А) 1ВЛ1-М25(В) 1ВЛ1-М32(С) 2ВЛ2-М20(D) УХЛ1 ТУ 3400-006-62509866-2010.
Коробка соединительная из алюминиевого сплава, габаритного размера, мм – 140х140х90 на 10 винтовых зажимов на ток 32А, с 2-мя кабельными вводами ВЛ2-М20 на стороне А, 1-м кабельным вводом ВЛ1-М25 на стороне В, 1-м кабельным вводом ВЛ1-М32 на стороне С, 2-мя кабельными вводами ВЛ2-М20 на стороне D, климатического исполнения и категории размещения УХЛ1.
КСА 10.10.08
КСА 14.14.09
КСА 14.20.09
КСА 16.26.09
КСА 16.36.09
КСА 23.33.11
КСА 23.60.11
КСА 31.40.14
Адрес: Россия, Санкт-Петербург
Телефон: +7(981) 986-87-11
Контактное лицо: Ильин Сергей
