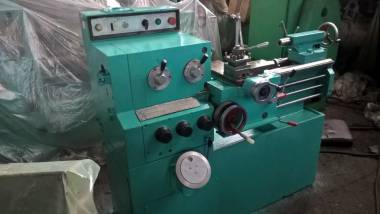

Станок токарно-винторезный ИЖ 250 ИТВНаибольший диаметр устанавливаемой заготовки над станиной, мм 300 над суппортом, мм 168 Наибольший диаметр обрабатываемой заготовки над станиной, мм 240 над суппортом, мм 168 Наибольшая длина обрабатываемого изделия, мм, не менее 500 Конец шпинделя фланцевого 4К Размер внутреннего конуса шпинделя Морзе 4 Центр в пиноли задней бабки 7032-0024 Морзе 3 Наибольшее перемещение пиноли, мм 85 Поперечное смещение пиноли: вперед-назад, мм 10-10 Пределы частоты вращения шпинделя, об/мин 50-2500 Пределы подач, мм/об Продольных 0, 01 – 1, 5 Поперечных 0, 005 – 0, 75 Пределы шагов нарезаемых резьб: Метрических ,мм 0, 2 – 24 Модульных, модули 0, 2 –6 Дюймовых, ниток на 1 дюйм 24 – 1 Наибольшее перемещение суппорта, мм 165 Мощность двигателя главного движения, кВт 3 Количество двигателей в станке, шт 3 Габариты станка, мм (длин х шир х выс) 1790 х 810 х 1400 Вес станка, кг 1180
Станок трубонарезной 9М14Ф101
Диаметр обрабатываемых труб, мм 30—190
Диаметр внутреннего отверстия шпинделя, мм 200
Наибольший диаметр обрабатываемого изделия, мм:
- над станиной
- над суппортом
630
350
Расстояние, между центрами, мм 710
Наибольшая длина хода суппорта, мм 570...
Станок токарный 1М63х2800
Наибольший диаметр точения над станиной, мм 630
над суппортом, мм 350
над суппортом 350
в патроне 400
в люнете 350
Наибольшая длина обрабатываемой заготовки, мм 2800
Диаметр цилиндрического отверстия в шпинделе, мм, не менее 70
Размер внутреннего конуса шпинделя, мм 80...
Оборудование из данной категории:
16К40
Предназначены для выполнения разнообразных токарных работ, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне.
CU-630
Токарно-винторезный станок модели “CU630...
Станок токарно-винторезный ИЖ 250 ИТВНаибольший диаметр устанавливаемой заготовки над станиной, мм 300 над суппортом, мм 168 Наибольший диаметр обрабатываемой заготовки над станиной, мм 240 над суппортом, мм 168 Наибольшая длина обрабатываемого изделия, мм, не менее 500 Конец шпинделя фланцевого 4К Размер внутреннего конуса шпинделя Морзе 4 Центр в пиноли задней бабки 7032-0024 Морзе 3 Наибольшее перемещение пиноли, мм 85 Поперечное смещение пиноли: вперед-назад, мм 10-10 Пределы частоты вращения шпинделя, об/мин 50-2500 Пределы подач, мм/об Продольных 0, 01 – 1, 5 Поперечных 0, 005 – 0, 75 Пределы шагов нарезаемых резьб: Метрических ,мм 0, 2 – 24 Модульных, модули 0, 2 –6 Дюймовых, ниток на 1 дюйм 24 – 1 Наибольшее перемещение суппорта, мм 165 Мощность двигателя главного движения, кВт 3 Количество двигателей в станке, шт 3 Габариты станка, мм (длин х шир х выс) 1790 х 810 х 1400 Вес станка, кг 1180
