Поворотно-регулирующие затворы предназначены для использования в качестве запорной арматуры и для дросселирования жидкостей в системах:
• холодного и горячего водоснабжения,
• отопления
• вентиляции и кондиционирования воздуха
• в установках пищевой, химической и фармацевтической промышленности
Достоинства дисковых затворов:
• малый вес и компактные размеры
• малая строительная длина
• герметичное перекрытие потока рабочей среды в обоих направлений
• контакт с рабочей средой только по диску и седловому уплотнению
• исключает прикипание элементов конструкции
• небольшое сопротивление, оказываемое поворотным затвором потоку рабочей среды
• невысокая цена, широкая область применения, запорная и регулирующие функции

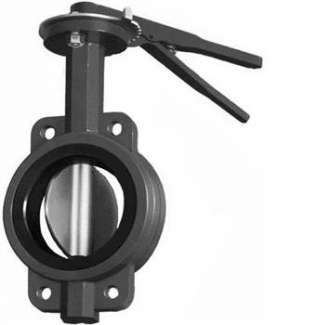

Затворы приводятся в действие при помощи металлической рукоятки с фиксацией в 10 положениях, включая положение открыто/закрыто;
По вопросам использования затворов для различных видов перемещаемой среды и температуры (кроме воды) следует обращаться в ООО “Мегаприбор“
К обслуживанию поворотно-регулирующего затвора допускается персонал, изучивший его устройство и руководство по эксплуатации.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЗ:
Диаметр условного прохода Dу, мм -40, 50, 65, 80, 100, 125, 150, 200; условное давление Ру, МПа (кгс/см2) – 1, 6 (16); температура среды -30°С до +135°С температура окружающего воздуха от -40° до +50°С; габаритные и присоединительные размеры, масса см.табл. 1 и рис.1; показатели надежности см.табл.4.
Поворотно-регулирующие заслонки проходят 100% испытания на герметичность и прочность пробным давлением Рпр ≥ 1, 5 Ру.
Поворотно-регулирующий затвор – ПРЗ. Поворотный затвор с электроприводом.
Поворотно-регулирующий затвор – ПРЗ. Поворотный затвор с электроприводом.
