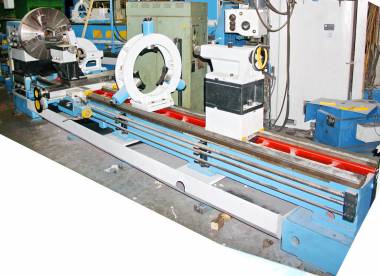

Токарно-винторезный станок SNA 1000*5000, (1600*5000), 1М65-5, 1М65, 1Н65-5, 1Н65
Полный капитальный ремонт станка
Замена электроавтоматики, коммутационной аппаратуры и кабельной продукции (Комплект ABB, Merlin Gerin, HELUKABEL).
• обеспечение параметров на соответствие паспортным нормам точности станка;
Технические характеристики
Максимальный диаметр поворота над направляющими станины, мм 1000, 1600*
Высота центра по отношению к продольным направляющим, мм 500, 800*
Расстояние между центрами, мм 5000
Максимальный диаметр обработки над салазками, мм 620, 1220*
Максимальный диаметр обработки прутка шпинделем, мм 102
Диаметр обработки с мостиком, мм 1250, 1850*
Длина детали, которую можно обрабатывать с мостиком, мм 300
Диаметр шпиндельного отверстия, мм 105
Конус шпиндельного отверстия, мм 120
Конус вставки отверстия шпинделя, мм Морзе 6
Число ступеней вращения шпинделя 23
Диапазон вращения, об/мин 10-1600
Число ступеней обратного вращения шпинделя 12
Диапазон вращения в обратном направлении, об/мин 14-1750
Число возможных продольных и поперечных подач 44
Количество метрических нарезок 43
Максимальный ход поперечных салазок, мм 500, 800*
Максимальный ход продольных салазок, мм 4900
Вес обрабатываемого изделия, кг 3000
Габаритные размеры:
Длина, мм 7325
Ширина, мм 1510
Высота, мм 1860
Вес станка, кг 7400
* размеры приведены в случае установки дополнительных проставок для обработки деталей диаметром до 1600мм (в наличии имеются проставки высотой 300мм).
