Металлоформа для производства предварительно напряжённых ферм
Пресс-релиз от 25.03.2026

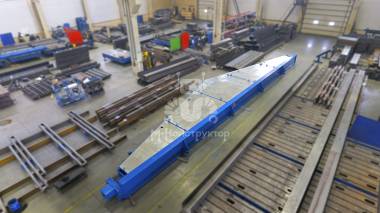

Металлоформа представляет собой крупногабаритную конструкцию треугольного сечения длиной 20 134 мм, шириной 3 825 мм и высотой 790 мм. Эти размеры определяют не только масштаб изделия, но и уровень нагрузок, которые форма должна воспринимать в процессе натяжения арматуры и формования. Габарит ЖБИ 17980х3010х300 мм.
С торцов силовой рамы расположены упоры для запуска и натяжения арматуры. Они закрыты защитными кожухами, что позволяет обеспечить безопасность персонала в случае возможного обрыва арматурных стержней.
Ключевой особенностью формы является предварительный выгиб формующей части на 5 мм. Такое решение компенсирует деформации, возникающие при натяжении арматуры, и позволяет получить изделие с заданной геометрией после снятия напряжений — принцип «действие противодействием» реализован здесь на практике.
Непосредственно за упорами установлены съёмные торцевые формующие борта с отверстиями для запуска арматуры. Они монтируются на поддон и фиксируются винтовыми упорами, обеспечивая точность и стабильность опалубочных размеров.
Продольные борта выполнены подвижными и откидываются при распалубке, что упрощает извлечение готового изделия. В рабочем положении они также фиксируются винтовыми упорами, исключающими смещение в процессе бетонирования.
На формующую поверхность устанавливаются проёмообразователи, точное позиционирование которых осуществляется при помощи конусов. Для удобства демонтажа при распалубке предусмотрены скрытые строповочные проушины.
Для ускоренного набора прочности изделий форма оснащена паровой рубашкой, а также крышками из сэндвич-панелей, которые устанавливаются в первые часы после заливки бетона. Такое решение позволяет стабильно выдерживать режим тепловой обработки и сократить производственный цикл.
Металлоформа выполнена неразборной, что повышает её жёсткость и долговечность при работе с предварительно напряжёнными изделиями.
Представленная металлоформа — пример комплексного инженерного подхода, где учтены нагрузки, технологические процессы и требования безопасности. Реализация предварительного выгиба, продуманная система преднатяжения и точные формующие элементы подтверждают компетенции завода «М-Конструктор» в разработке и изготовлении оборудования для сложных и ответственных ЖБИ-изделий.
