Инструменты и крепёж для монтажа взрывостойких ворот и противопожарных дверей: что необходимо учесть при установке

Промышленные и общественные здания требуют надёжных преград — конструкций, которые действительно работают, а не просто занимают проём. Взрывостойкие ворота и противопожарные двери ограничивают распространение огня, дыма и ударной волны; они защищают людей, оборудование и критическую инфраструктуру. Проектирование и монтаж конструкций класса EI и решений под расчётное давление в килопаскалях закладываются на этапе разработки проекта.

Технология монтажа взрывостойких ворот

Монтаж взрывостойких ворот начинается с подготовки проёма. Снимите отделку до несущего основания, очистите поверхность от пыли и мусора, проверьте геометрию проёма и прочность основания. При необходимости выполните усиление негорючими материалами. Неровности и выколы заделайте так, чтобы не было местных пустот под анкерами — они снижают несущую способность узла.

Разметка точек крепления привязывается к осям рамы. Нанесите сетку крепёжных точек в соответствии с картой крепежа производителя. Для ориентировки в отсутствие карты — типовой диапазон шага анкеров 600–700 мм, стартовые точки не ближе 150 мм от углов. Однако все значения подтверждаются проектной документацией и паспортом изделия.

Установка рамы или направляющих выполняется по уровню с проверкой диагоналей. Временно зафиксируйте конструкцию клиньями, обеспечьте равномерный монтажный зазор для последующей герметизации. Промежуточная фиксация — струбцины или распорки. Перекос на этом этапе приведёт к заклиниванию створки и невозможности самозакрытия.

Сверление и крепление требуют внимания к деталям. Свёрла и буры подбираются под тип анкера; очистка отверстий щёткой и продувка обязательны. Затяжка анкеров контролируется динамометрическим ключом до момента, указанного паспортом анкера или изделия. Перетяжка деформирует раму, недотяжка снижает несущую способность узла.

Заполнение монтажного зазора выполняется непрерывным контуром из минеральной ваты и огнестойкой пены по инструкции производителя швов. При работе с минватой обеспечьте плотное, но не чрезмерное уплотнение кладки. При использовании пены заполняйте примерно две трети глубины шва с последующей защитой цементнопесчаным раствором толщиной 10–15 мм.

Навеска полотен и фурнитуры проводится последовательно. Проверьте свободный ход и отсутствие заеданий; установите доводчик, замок и ответную планку по паспорту изделия. Доводчик — обязательный элемент для большинства систем класса EI в режиме самозакрывания. Без него дверь не выполнит свою функцию при пожаре.

Регулировка и проверка работоспособности включают контроль зазоров, прилегание уплотнителей, отсутствие трения. Функциональные циклы — ориентир 10–20 циклов открывания и закрывания с фотофиксацией узлов и составлением протокола испытаний. Эти циклы выявляют скрытые дефекты монтажа до передачи объекта заказчику.

Приёмка оформляется актом с приложением паспортов, сертификатов, карты крепежа, фотоузлов и протокола циклов. При несоответствии — корректирующие работы и повторная проверка. Без полного комплекта документов технический надзор не примет объект.

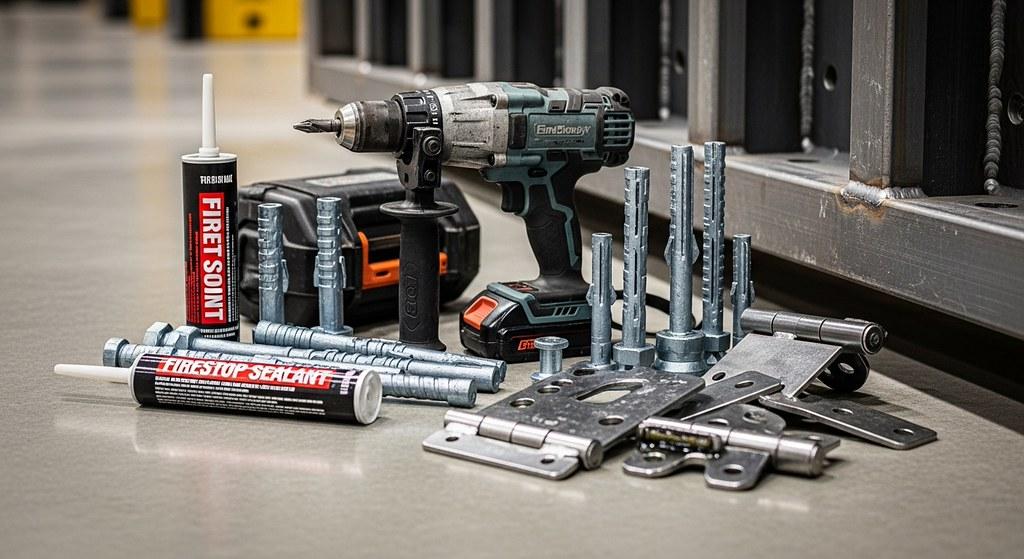

Инструменты и крепёж для монтажа

Качественный монтаж взрывостойких и противопожарных конструкций невозможен без правильно подобранного крепежа и профессионального инструмента. Ниже представлены основные требования к оснащению монтажной бригады.

Выбор крепежа в зависимости от материала стен

Крепёжные элементы подбираются строго с учётом типа основания и расчётной динамической нагрузки на узел.

• Монолитный бетон (класс B25 и выше): Оптимально подходят механические клиновые анкеры диаметром 10–12 мм или химические анкеры. Глубина заделки для тяжёлых коробок должна составлять не менее 60 мм. Типовой шаг установки — 600–700 мм, при этом первые точки располагаются не ближе 150 мм от углов проёма.

• Полнотелый кирпич: Применяются преимущественно химические анкеры со сплошной сетчатой гильзой. Механические клиновые анкеры в кирпиче работают хуже, так как при сильной затяжке материал может расколоться.

• Газобетон и пенобетон: Требуют использования только химических анкеров с увеличенной глубиной заделки. Кроме того, кромку проёма необходимо дополнительно усиливать металлическим профилем или высокопрочным раствором. Лёгкие ячеистые блоки не выдерживают точечных нагрузок, поэтому усилие распределяют на большую площадь с помощью монтажных плит.

• Лёгкие каркасные стены: Монтаж ведётся исключительно через заводские проушины или стальные пластины с передачей усилия на несущие элементы каркаса (стойки, специальные закладные). Крепление напрямую к листовой обшивке (гипсокартон, ОСП) недопустимо.

Необходимый инструментарий

Оснащение бригады влияет не только на скорость, но и на соответствие установки нормативам.

• Перфоратор и буры: Для бурения отверстий под крепёж. Для тяжёлых ворот потребуется инструмент мощностью от 800 Вт. Важное правило: диаметр бура должен миллиметр в миллиметр совпадать с диаметром анкера.

• Очистка отверстий: Щётка-ёршик и компрессор (либо специальный ручной насос). Очистка обязательна: оставшаяся строительная пыль критически снижает сцепление химического анкера с бетоном. Отверстие продувают до полного исчезновения пылевого облака.

• Динамометрический ключ: Необходим для контроля момента затяжки. Это не роскошь, а необходимость: перетяжка деформирует раму, а недотяжка снижает несущую способность узла при взрывной волне. Ключ подлежит калибровке раз в полгода.

• Шуруповёрт или дрель с набором бит: Для сборки фурнитуры, петель, замков и доводчиков. Наличие запасного аккумулятора избавит от простоев.

• Измерительный инструмент: Лазерный уровень (с погрешностью не более 1 мм на 10 м), рулетка (от 5 метров) и шнур-отвес для выставления конструкции строго по плоскостям и сверки диагоналей.

• УШМ (болгарка): С тонкими дисками по металлу (1,6–2 мм) для подготовки кромок профиля и снятия заусенцев.

• Пистолет для пены и шпатели: Профессиональный пистолет позволяет точно дозировать огнестойкую монтажную пену при заполнении швов и работать с баллонами разных брендов.

• Временная фиксация: Пластиковые монтажные клинья (не царапают раму и легко извлекаются) и струбцины с мягкими накладками.

• Освещение и электрика: Электроудлинители с заземлением (сечение кабеля от 1,5 мм) и строительные прожекторы для освещения рабочей площадки в тёмное время (недостаток света ведёт к критическим ошибкам в разметке).

• СИЗ (средства индивидуальной защиты): Строительные каски, защитные очки (особенно при работе с УШМ), плотные, но не сковывающие движения перчатки и респираторы класса FFP2 для защиты от бетонной пыли.

Установка противопожарных дверей

Подготовка проёма начинается с удаления несоответствующих материалов. Проверьте ровность и геометрию проёма — отклонение от вертикали более 3 мм на метр высоты потребует выравнивания. Очистите поверхность от пыли, масляных пятен и остатков старой отделки. Слабые участки бетона или кирпича укрепите цементнопесчаным раствором.

Вставьте коробку в проём и временно зафиксируйте клиньями и струбцинами. Выставьте коробку строго вертикально по уровню, проверьте равенство диагоналей — разница более 2 мм говорит о перекосе. Обеспечьте равномерный монтажный зазор по всему периметру — обычно 10–20 мм, но точное значение указано в паспорте изделия.

Размеьте отверстия под анкеры через монтажные проушины или косынки. Используйте керн или маркер — карандаш на бетоне плохо виден. Снимите коробку, если конструкция позволяет, или сверлите через проушины прямо на месте. Второй вариант точнее, но требует аккуратности.

Закрепите коробку анкерами с контролем усилия затяжки и равномерности зазора. Затягивайте анкеры поочерёдно, начиная с верхних углов, затем нижние углы, затем промежуточные точки. Это предотвращает перекос рамы. После затяжки проверьте вертикаль и диагонали ещё раз — если появился перекос, ослабьте анкеры и повторите выставление.

Заполните шов минеральной ватой или огнестойкой пеной. Минвата укладывается плотно, но без чрезмерного сжатия — переуплотнение снижает теплоизоляционные свойства. Пена наносится снизу вверх, заполняя примерно две трети глубины шва. Излишки срежьте после полного отверждения — обычно через 6–24 часа в зависимости от ширины шва и температуры.

Навесьте полотно на петли, отрегулируйте зазоры и установите замок. Проверьте, что полотно не задевает коробку при открывании и закрывании. Установите доводчик и отрегулируйте скорость закрывания — обычно 3–7 секунд от угла 90° до защёлкивания замка. Слишком быстрое закрывание опасно для людей, слишком медленное не обеспечивает герметичность при пожаре.

Проведите 10–20 циклов проверки: откройте дверь на 90°, отпустите и убедитесь, что она плавно закрывается и защёлкивается. Проверьте прилегание уплотнителя по всему периметру — вставьте лист бумаги между полотном и коробкой, закройте дверь и попробуйте вытащить лист. Если лист выходит свободно, уплотнитель не работает.

Оформите акт приёмки с фотофиксацией и паспортами изделия. Сфотографируйте все узлы крепления, заполненные швы, маркировку материалов. Приложите к акту паспорта двери, анкеров, пены или минваты, сертификаты соответствия. Без этих документов технический надзор не примет работу.

Часто задаваемые вопросы

Как выбрать подходящие двери и ворота?

Выбор начинается с определения класса огнестойкости и требований к взрывоустойчивости. Класс EI указывает время в минутах, в течение которого конструкция сохраняет целостность и теплоизолирующую способность. Например, EI60 означает 60 минут. Для промышленных объектов с риском взрыва дополнительно указывается расчётное давление в килопаскалях.

Размеры проёма определяют габариты изделия. Измерьте высоту, ширину и глубину проёма в нескольких точках — отклонения более 5 мм потребуют выравнивания. Учтите толщину стены — она влияет на выбор типа коробки и способ крепления.

Тип основания влияет на выбор крепежа. Монолитный бетон позволяет использовать механические анкеры; газобетон требует химических анкеров с усилением кромки. Слабые основания могут потребовать дополнительных закладных элементов или монтажных плит.

Условия эксплуатации включают температурный режим, влажность, агрессивные среды. Для объектов Крайнего Севера нужны конструкции, сохраняющие работоспособность при температуре до 60 °C. Для влажных помещений — изделия с антикоррозионным покрытием.

Требования к автоматизации определяют наличие электроприводов, систем контроля доступа, интеграцию с пожарной сигнализацией. Автоматические ворота должны иметь резервное питание и возможность ручного открывания при отключении электричества.

Бюджет проекта влияет на выбор между стандартными и индивидуальными решениями. Стандартные изделия дешевле и быстрее поставляются; индивидуальные — точнее соответствуют требованиям объекта, но требуют больше времени на изготовление и дороже.

Консультация с производителем или инженеромпроектировщиком поможет избежать ошибок. Предоставьте техническое задание с указанием класса огнестойкости, размеров проёма, типа основания, условий эксплуатации. Специалист подберёт оптимальное решение и разработает карту крепежа.

Какие ошибки чаще всего допускают при монтаже?

Неправильный замер проёма приводит к увеличенным зазорам и потере герметичности шва. Следствие — снижение класса огнестойкости и приток дыма при пожаре. Измеряйте проём в нескольких точках и учитывайте отклонения от вертикали и горизонтали.

Слабый или неверно подобранный крепёж приводит к провисанию коробки и деформации полотна под нагрузкой. Следствие — заклинивание и невозможность быстрого закрытия. Используйте анкеры, указанные в карте крепежа производителя, и контролируйте момент затяжки динамометрическим ключом.

Заполнение шва бытовой пеной вместо огнестойкой приводит к потере класса EI и отказу при проверке инспектора. Бытовая пена не выдерживает высоких температур и выгорает в первые минуты пожара. Используйте только огнестойкие составы с паспортом и сертификатом соответствия.

Отсутствие динамометрического контроля затяжки анкеров создаёт риск потери несущей способности узла при ударных нагрузках. Перетяжка деформирует раму, недотяжка снижает прочность соединения. Калибруйте динамометрический ключ раз в полгода или после падения инструмента.

Некорректная регулировка доводчика приводит к самопроизвольному открыванию или невозможности самозакрытия. Это нарушает требования эвакуации — дверь должна закрываться автоматически, чтобы предотвратить распространение дыма. Отрегулируйте скорость закрывания в диапазоне 3–7 секунд и проверьте работу доводчика в течение 10–20 циклов.

Игнорирование требований паспорта изделия лишает конструкцию гарантии и может привести к отказу при пожаре или взрыве. Паспорт содержит обязательные требования к монтажу, отклонение от которых недопустимо. Если требования паспорта противоречат проекту, согласуйте изменения с производителем и проектировщиком в письменном виде.

Недостаточная фотофиксация узлов затрудняет приёмку и разрешение споров. Сфотографируйте все точки крепления, заполненные швы, маркировку материалов до закрытия отделкой. Эти фотографии — доказательство качества работ и соответствия проекту.

Заключение

Качественный монтаж взрывостойких ворот и противопожарных дверей — это система взаимосвязанных действий. Подготовка проёма, подбор и контроль крепежа, правильная техника заполнения швов и метрологическая приёмка обеспечивают сохранение паспортных характеристик изделия. Ошибка на любом этапе снижает эффективность всей конструкции.

Документирование каждого этапа — не формальность, а необходимость. Акт входного контроля, карта крепежа, фотофиксация узлов, протокол циклов и акт приёмки подтверждают соответствие работ проекту и нормативам. Без этих документов технический надзор не примет объект.

Соблюдение требований паспорта изделия и нормативных документов гарантирует работоспособность конструкции при пожаре или взрыве. Отклонения от паспорта лишают изделие гарантии и создают риск для жизни людей. Если требования паспорта кажутся избыточными, проконсультируйтесь с производителем — возможно, есть альтернативное решение.

Обучение монтажной бригады и контроль качества на каждом этапе снижают риск ошибок. Инструктаж по охране труда и пожарной безопасности обязателен. Проверяйте работу бригады на первых объектах — это позволит выявить слабые места и скорректировать технологию.
