Фитинги для ПНД труб: выбор и монтаж

Фитинги из полиэтилена низкого давления (ПНД) — ключевой элемент инженерных систем, обеспечивающий соединение трубопроводов, подключение ответвлений и дополнительного оборудования. ПЭ фитинги используются как в бытовых, так и в промышленных системах водоснабжения, газоснабжения и канализации. Разберём, какие виды фитингов существуют, чем они отличаются и как правильно подобрать комплектующие для водопровода и газопровода.

Что такое фитинги ПНД и почему они важны

Фитинги ПНД — это соединительные детали, изготовленные из полиэтилена PE100. Материал обладает высокой стойкостью к коррозии, химической инертностью, устойчивостью к гидроударам и низким температурам.

Основные функции ПНД-фитингов:

• соединение труб одинакового или разного диаметра;
• переход с ПНД на металл или на другой тип трубы;
• изменение направление магистрали, разделение потока;
• герметизация и ремонт трубопровода.

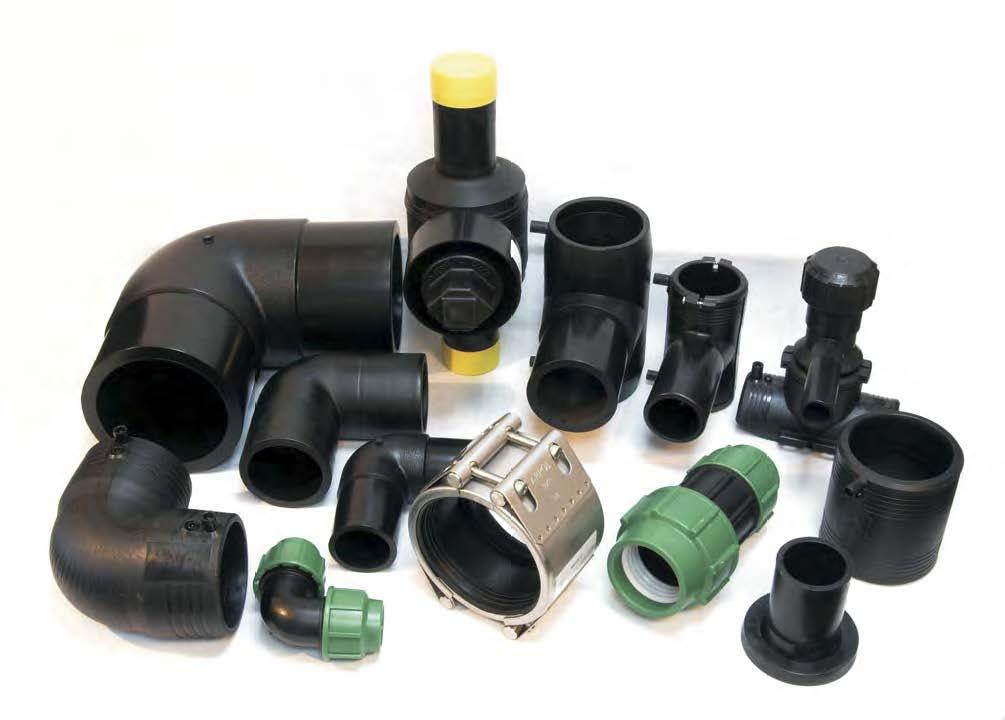

Виды ПНД-фитингов для водопровода

1. Компрессионные фитинги. Самый распространённый вариант для бытовых и коммерческих сетей холодного водоснабжения.

Преимущества:

• монтаж без сварочного оборудования;
• возможность многократной сборки/разборки;
• герметичность обеспечивается обжимными кольцами и уплотнителям.

Типы компрессионных фитингов: муфты; отводы / уголки (45°/90°); тройники; заглушки; переходы на внутреннюю/наружную резьбу; адаптеры для подключения сантехнического оборудования. Обычно, используются при давлении до 16 бар. Подходят для частных домов, дачных участков, хозяйственно-бытовых систем.

2. Электросварные фитинги (со встроенной нагревательной спираль).

Преимущества:

• абсолютная герметичность соединений;
• использование под землёй и в труднодоступных местах;
• устойчивость к высокому давлению.

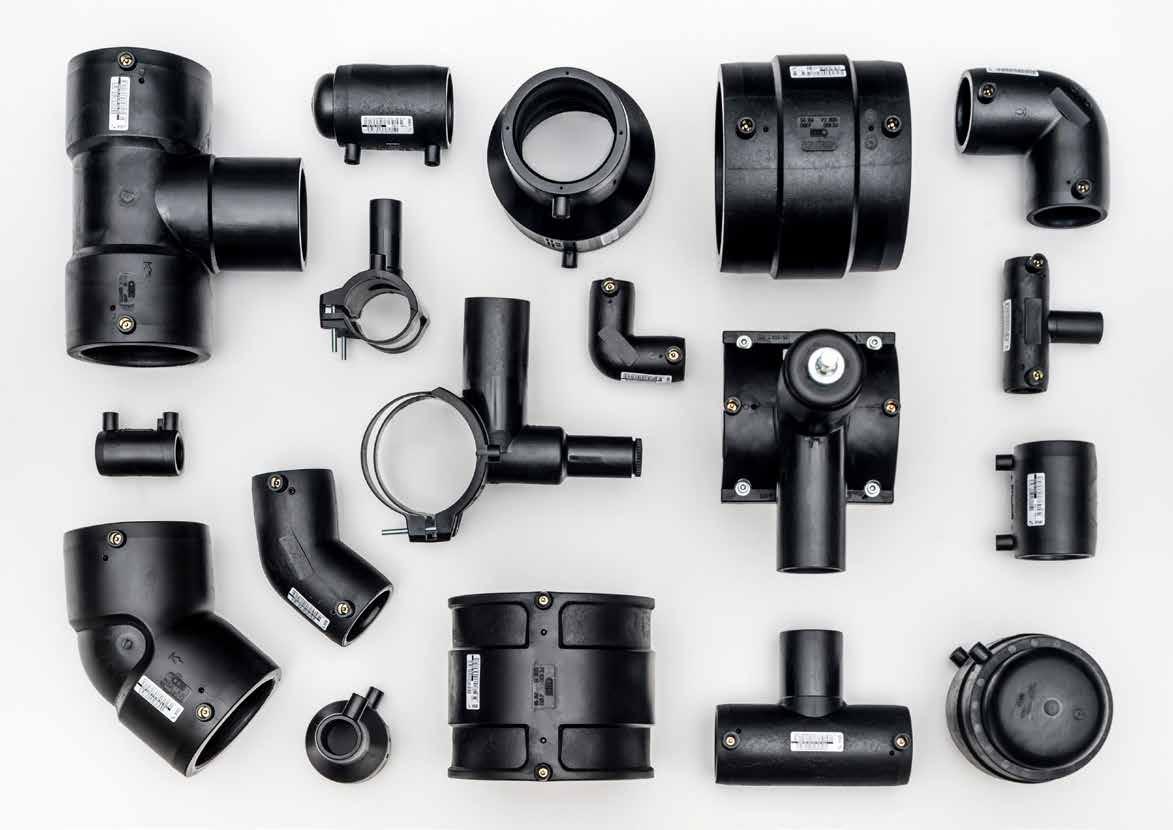

Основные варианты: электросварные муфты; седёлки; отводы; заглушки; тройники. Электросварной монтаж особенно востребован при обустройстве магистральных трубопроводов и систем с повышенными требованиями к безопасности.

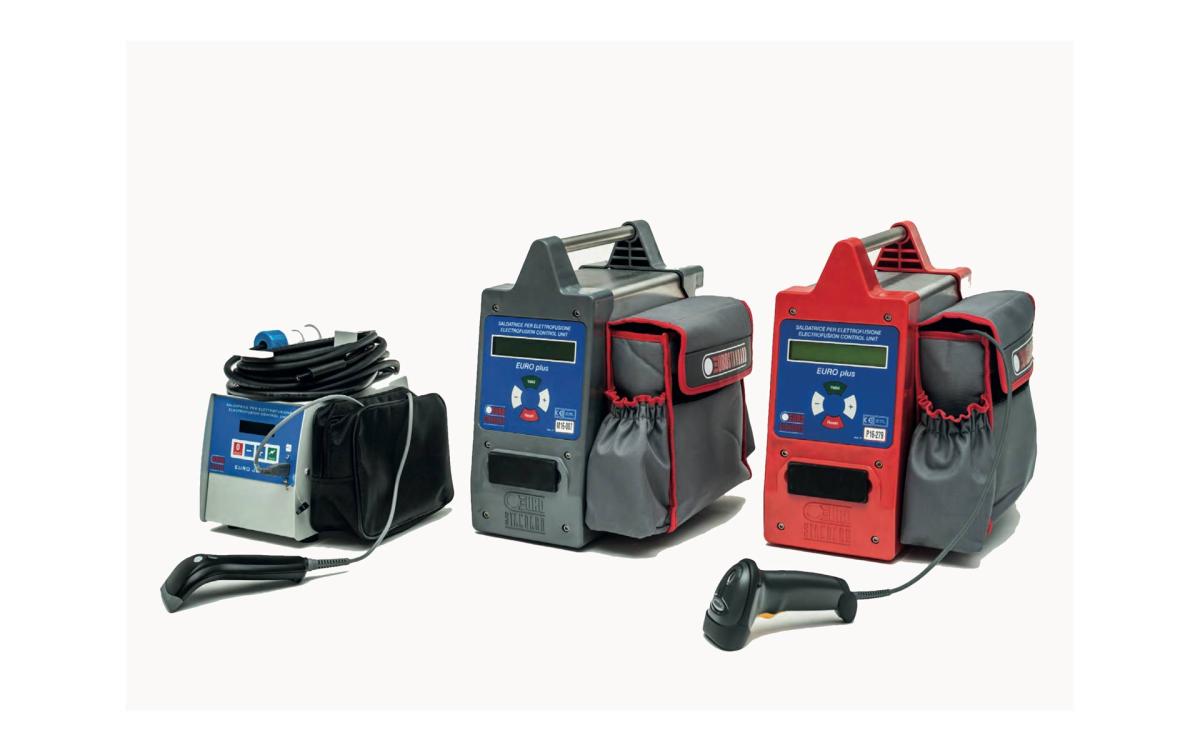

Для монтажа электросварных фитингов требуется специализированный электромуфтовый аппарат.

Процесс включает следующие шаги:

1. Очистка и обезжиривание свариваемых поверхностей трубы и фитинга.
2. Зачистка - снятие оксидного слоя с помощью специального скребка.
3. Сварка: аппарат подключается к клеммам фитинга, с помощью сканера считывает информацию о времени сварки и параметрах тока, подает напряжение;
4. Начинается процесс плавления.
5. После завершения подачи тока нужно проверить индикаторы и дождаться полного остывания.

Как выбрать ПНД-фитинги для водопровода и газопровода

1. Тип системы

• Для холодного водоснабжения подойдут компрессионные, сварные и электросварные фитинги.
• Для газопроводов — только электросварные или литые.

2. Диаметр и SDR труб

Фитинг должен соответствовать наружному диаметру трубы и её SDR (толщина стенки, рассчитанная на рабочее давление).

3. Материал. Лучший вариант — PE100: он прочнее, легче и служит дольше.

4. Производитель и документация. Обязательно наличие:

• сертификатов соответствия,
• паспорта изделия,
• маркировки партии.

Для газопроводов особенно важно наличие специального сертификата на фитинг (ГазСерт), паспорта сварки и подтверждения происхождения материала. Выбирая поставщика обращайте внимание на репутацию компании и бренда изделий. Например, в компании «Фитинг-Фэктори» можно купить электросварные фитинги для ПНД труб с полным пакетом сертификатов и гарантией качества. Предприятие производит полиэтиленовые фасонные изделия под собственным брендом, и более 10 лет продает комплектующие для инженерных сетей по всей России.

5. Условия эксплуатации. Учитывайте: давление в магистрали, глубину заложения, температуру среды и окружающего грунта, агрессивность среды.

ПНД-фитинги для газопровода: особенности и требования

Для газораспределительных сетей применяются только два типа фитингов: электросварные и литые. Компрессионные фитинги не допускаются в газопроводах согласно действующим нормативам.

Особенности газовых ПНД-фитингов:

• изготовлены исключительно из ПЭ100 или ПЭ100-RC;
• имеют жёлтую маркировку и контрольные коды;
• проходят обязательную сертификацию по ГОСТ Р 58121, ГОСТ 50838;
• рассчитаны на эксплуатацию в условиях высокого давления и вибрационных нагрузок;

Преимущества ПНД-фитингов для газа:

• стойкость к химическому воздействию природного газа;
• отсутствие внутренней коррозии;
• минимальные требования к обслуживанию;
• срок службы до 50 лет и более.

Фитинги ПНД для водопровода и газопровода — это надёжное, долговечное и безопасное решение для монтажа инженерных сетей любого масштаба. Грамотный подбор вида фитинга, материала и диаметра, а также соблюдение технологии монтажа обеспечат трубопроводу максимальный срок службы и отсутствие аварийных ситуаций.
