Габарит вне стандарта: поворотные вибростолы на объект заказчика
Пресс-релиз от 16.06.2025

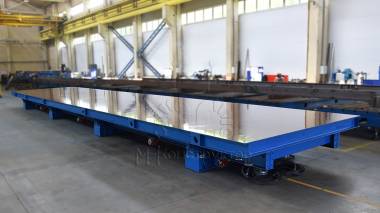

Завод «М-Конструктор» изготовил и поставил заказчику поворотные вибростолы в двух габаритах: три стола размером 16, 53, 5 м и один — 16, 54, 5 м. Это самые длинные поворотные столы, производившиеся на предприятии за всю его историю (в ширине 4 750х10 000 мм ранее были поставлены на фабрику Брусника в Новосибирске).
В стандартной практике длина стола, как правило, ограничивается размерами цельного листа стали — 12 м. В данном проекте формующая поверхность составлена из двух листов — 12 плюс 3, 5 и 4, 5 м. Толщина стали — 10 мм, что обеспечивает необходимую прочность при нагрузке до 1000 кг/м. Отклонение по плоскостности также выдержано в рамках самых жестких требований и не выходит за пределы 1, 5 мм на 3 метра.
Для равномерного прогрева рабочей поверхности столы оснащены тепловыми водяными регистрами — оребрёнными трубами, укрытыми сэндвич-панелями для минимизации теплопотерь. Система вибрации построена на базе 14 электромеханических вибраторов OLI, по 7 с каждой стороны, что гарантирует равномерное уплотнение бетонной смеси.
Конструкция столов усилена жёсткой силовой рамой с крестовиной, предотвращающей скручивание при эксплуатации. Подъём столешницы обеспечивают четыре гидроцилиндра, установленные на опорной раме. Демпферные резинки снижают вибрационную нагрузку на фундамент.
Безопасность в работе обеспечивается системой ограничительных цепей и концевыми выключателями, предотвращающими возможный переворот стола при снятии готовых ЖБИ. Управление всеми четырьмя столами осуществляется централизовано с пульта. В комплектацию также входят две гидростанции.
Поставка поворотных столов в таких габаритах открывает для заказчика возможность выпуска крупноформатных железобетонных изделий в больших объёмах. Проект подтверждает технические компетенции завода «М-Конструктор» в разработке и производстве металлоформ и оборудования нестандартных размеров и высокой сложности.
И еще раз особенности конструкции:
• Формующая поверхность: сталь 10 мм, собрана из двух листов (12 м + 3.5 и 4, 5 м)
• Нагрузочная способность: до 1000 кг/м
• Вибрационная система: 14 вибраторов OLI (по 7 с каждой стороны)
• Прогрев: водяные оребрённые регистры под сэндвич-панелями
• Жёсткость: силовая рама с крестовиной против скручивания
• Подъём: 4 гидроцилиндра, демпферные элементы снижают нагрузку на фундамент
• Управление: централизованный пульт
• Безопасность: ограничительные цепи, концевые выключатели
• Комплектация: 2 гидростанции
