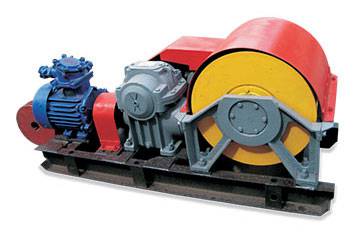

Лебедка 1ЛВ-09 для перемещения заслонок и шиберов.
Лебедки выполнены на базе глобоидного специального лифтового редуктора РГСЛ-160 и открытой зубчатой передачи, дистанционное управление с автомати-ческим тормозом на червяке редуктора, независимое ручное управление механизмом выключения по заданной программе, большое тяговое усилие при небольшой массе.
1ЛВ-09
Предназначена для перемещения заслонок и шиберов в системе управления воздушной струей шахтных вентиляционных установок главного проветривания, а также для подъема и перемещения груза на поверхности, где требуется фиксированное положение остановки.
Наименование параметра и размера 1ЛВ-09 1ЛВ-10
Тяговое усилие на последнем слое навивки каната, кН 50 50
Скорость каната, м/с 0, 08 0, 08
Диаметр каната, мм 19, 5 19, 5
Канатоемкость каждой секции барабана (при диаметре каната 19, 5 мм), м 16 70
Количество секций на барабане, шт 2 1
Двигатель привода:
тип АИУ132S8У2.5 АИУ132M8У2.5
установленная мощность, кВт 4 5, 5
Тип тормоза колодочный на червяке редуктора, автоматический
Габаритные размеры, мм:
длина 2010 2010
ширина 790 670
высота 810 810
Масса без каната, кг 900 900
Редуктор в данной серии лебедок работает в паре с зубчатой передачей. Имеется автоматический тормоз в устройстве редуктора. Управление установкой осуществляется дистанционно. Также есть возможность ручного выключения лебедки.
Обе установки способны передавать тяговое усилие до 50 кН. Лебедка способна перемещать груз со скоростью 0, 08 м/с. Диаметр тягового элемента – 19, 5 мм. В устройстве лебедки предусмотрено два вида тормоза: колодочный на редукторном червяке и автоматический.
Эту модель лебедки используют для управления системой вентиляции шахт и перемещения материалов на поверхности шахты. Она позволяет останавливать движение каната на определенной, фиксированной заранее дистанции.
Лебедка 1ЛВ-09 для перемещения заслонок и шиберов.
