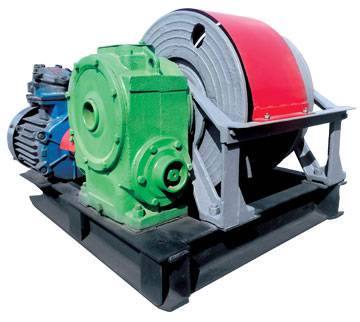

Лебедка вспомогательная ЛВВ-50
Предназначена для реверсирования вентиляционной струи воздуха путем переключения ляд и шиберов в подводном канале и диффузоре вентилятора, а также для переключения флажковых дверей, отделяющих рабочий вентилятор от резервного.
Тяговое усилие, кН 50
Скорость каната, м/с 0, 07
Диаметр каната, мм 20
Канатоемкость барабана, м 60
Установленная мощность, кВт 5, 5
Габаритные размеры, мм:
длина 1300
ширина 1050
высота 780
Масса без каната, кг 900
Лебедку ЛВВ-50 используют для управления системой вентиляции в шахтах. Контроль воздушных потоков осуществляется движением при помощи лебедки шиберов и флажковых дверей в каналах перемещения воздушных масс. Вспомогательная лебедка модели ЛВВ способна останавливать движение каната на заранее фиксированном расстоянии.
Устройство лебедки смонтировано на прочной раме, к которой крепят такие элементы:
крепление барабана;
барабан;
электродвигатель;
муфту;
редуктор с двумя режимами передачи тягового усилия.
Между электродвигателем и редуктором установлена предохранительная муфта. Она позволяет избежать поломку электродвигателя и привода из-за чрезмерных нагрузок. Редуктор лебедки работает в двух режимах:
быстроходном (глобоидная передача);
тихоходном (момент передается при помощи планетарной передачи).
Лебедка ЛВВ-50 отличается высокой производительностью при относительно небольшой массе. Канат обладает повышенной прочностью, что гарантирует длительный срок службы.
