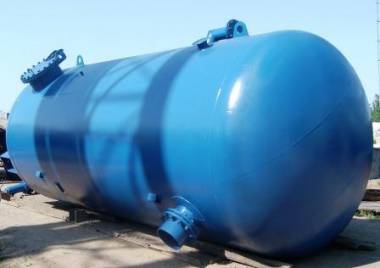

Воздухосборник изготавливает воздухосборники по ТУ 26-01-1073-90. Воздухосборники предназначены для сглаживания пульсаций в воздухопроводах при работе воздушных стационарных компрессоров общего назначения и создания запаса воздуха для технологических нужд при рабочем давлении не более 0, 785 МПа и температуре не ниже минус 60оС и не выше плюс 180оС в условиях многократных нагрузок с числом циклов нагружения не более допускаемых при установке их в районах с сейсмичностью не более 6 баллов. Заказ воздухосборников осуществляется по листу заказа в котором указывается условное обозначение воздухосборника и минимальную температуру эксплуатации. Материал воздухосборника выбирается на заводе-изготовителе в зависимости от минимальной температуры эксплуатации: - минус 20оС - материальное исполнение 1 (сталь Ст3пс5) - минус 40оС - материальное исполнение 2 (сталь 16ГС) - минус 60оС - материальное исполнение 3 (сталь 09Г2С) Уплотнительная поверхность фланцевых соединений штуцеров - "соединительный выступ". Условное давление фланцев штуцеров 1, 6 МПа. Пример записи условного обозначения воздухосборника при заказе: воздухосборник номинальным объемом 2м3 при возможной минимальной температуре стенки воздухосборника под давлением не ниже минус 20оС - воздухосборник В-2-1 ТУ 26-01-1073-90. Технические характеристики Условное обозначение Объем, м3 Габариты , мм Масса, кг Номинальный Внутренний Длина (L) Ширина (В) Высота (Н) Аппарата Аппарата в рабочем состоянии, не более В-0, 5-1 0, 5 0, 49 920 740 2840 230 300 В-0, 5-2 В-0, 5-3 В-1-1 1 1, 01 1125 945 3170 360 400 В-1-2 В-1-3 В-1, 6-1 1, 6 1, 56 1325 1220 3010 470 500 В-1, 6-2 В-1, 6-3 В-2-1 2 2, 03 1340 3610 570 600 В-2-2 В-2-3 В-3, 2-1 3, 2 3, 11 1550 1420 3960 830 900 В-3, 2-2 В-3, 2-3 В-4-1 4 3, 90 1540 1350 4680 1060 1200 В-4-2 В-4-3 В-6, 3-1 6, 3 6, 40 2035 1555 4750 1590 1700 В-6, 3-2 1460 В-6, 3-3 В-8-1 8 7, 9 2250 1755 4595 1720 1900 В-8-2 В-8-3 В-10-1 10 10, 1 5700 2055 2200 В-10-2 В-10-3 В-16-1 16 15, 5 2925 2225 5710 3300 3500 В-16-2 3080 В-16-3 В-20-1 20 19, 3 7055 4200 4400 В-20-2 3920 В-20-3 В-25-1 25 24, 5 3130 2425 7370 5190 5400 В-25-2 В-25-3
