Вагонетки шахтные ВГ-2, 5 Комплектующие для горного оборудования
Пресс-релиз от 16.03.2018

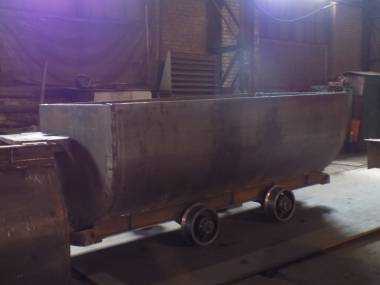

Вагонетки шахтные ВГ-2, 5 Шахтные вагонетки с глухим кузовом ВГ (УВГ) применяются на предприятиях горнодобывающей промышленности, предназначены для транспортировки горной массы и грузов, не выступающих за габариты шахтной вагонетки, по подземным выработкам и на промышленных площадках шахт и рудников. Шахтные вагонетки изготавливаются на ширину колеи 600 и 900 мм. Радиус закругления рельсовых путей не менее 12 м (ВГ-3, 3-900 не менее 15 м). Разгрузка шахтных вагонеток с глухим кузовом осуществляется круговыми опрокидывателями без расцепления состава. Вагонетки шахтные ВГ-0, 8, ВГ-1, 2, ВГ-1, 3, ВГ-1, 4, ВГ-1, 6, ВГ-2, 5 и ВГ-3, 3 состоят из приваренного к раме кузова с полукруглым днищем; рамы из продольных балок с кронштейнами, связанных по концам буферами с закрепленными в них крюковыми вращающимися сцепками и колесных пар с независимым вращением колес, установленных в кронштейнах рамы. Все вагонетки поставляются в комплекте с крюковыми или автоматическими сцепками. Автоматические сцепки обеспечивают взаимосцепление и возврат корпуса сцепки в исходное положение при отклонении корпуса в вертикальной плоскости до 10°, в горизонтальной плоскости до 20°. Технические характеристики шахтных вагонеток ВГ-0, 8, ВГ-1, 2, ВГ-1, 3, ВГ-1, 4, ВГ-1, 6, ВГ-2, 5 и ВГ-3, 3 Наименование параметра и размера Норма для типа ВГ-0, 8-600 ВГ-1, 2-600 ВГ-1, 3-600 ВГ-1, 4-600 ВГ-1, 6-600 ВГ-2, 5-900 ВГ-3, 3-900 Номинальная вместимость, V, м 0, 8 1, 2 1, 3 1, 4 1, 6 2, 5 3, 3 Максимальная грузоподъемность, т 1, 5 3 6 Колея, S, мм 600 900 Длина, L, мм 1500 1860 2000 2400 2700 2760 3410 Ширина, В, мм 800 850 1240 1320 Высота от головки рельса, В, мм 1300 1230 1200 1300 Жесткая база, С, мм 450 550 650 800 1100 Диаметр колеса по ободу катания, Д, мм 300 350 Высота сцепки от оси до головки рельса, Н, мм 320 365 Масса, кг, не более 560 615 650 660 690 1130 1270
Вагонетки шахтные ВГ-2, 5 Шахтные вагонетки с глухим кузовом ВГ (УВГ) применяются на предприятиях горнодобывающей промышленности, предназначены для транспортировки горной массы и грузов, не выступающих за габариты шахтной вагонетки, по подземным выработкам и на промышленных площадках шахт и рудников. Шахтные вагонетки изготавливаются на ширину колеи 600 и 900 мм. Радиус закругления рельсовых путей не менее 12 м (ВГ-3, 3-900 не менее 15 м). Разгрузка шахтных вагонеток с глухим кузовом осуществляется круговыми опрокидывателями без расцепления состава. Вагонетки шахтные ВГ-0, 8, ВГ-1, 2, ВГ-1, 3, ВГ-1, 4, ВГ-1, 6, ВГ-2, 5 и ВГ-3, 3 состоят из приваренного к раме кузова с полукруглым днищем; рамы из продольных балок с кронштейнами, связанных по концам буферами с закрепленными в них крюковыми вращающимися сцепками и колесных пар с независимым вращением колес, установленных в кронштейнах рамы. Все вагонетки поставляются в комплекте с крюковыми или автоматическими сцепками. Автоматические сцепки обеспечивают взаимосцепление и возврат корпуса сцепки в исходное положение при отклонении корпуса в вертикальной плоскости до 10°, в горизонтальной плоскости до 20°. Технические характеристики шахтных вагонеток ВГ-0, 8, ВГ-1, 2, ВГ-1, 3, ВГ-1, 4, ВГ-1, 6, ВГ-2, 5 и ВГ-3, 3 Наименование параметра и размера Норма для типа ВГ-0, 8-600 ВГ-1, 2-600 ВГ-1, 3-600 ВГ-1, 4-600 ВГ-1, 6-600 ВГ-2, 5-900 ВГ-3, 3-900 Номинальная вместимость, V, м 0, 8 1, 2 1, 3 1, 4 1, 6 2, 5 3, 3 Максимальная грузоподъемность, т 1, 5 3 6 Колея, S, мм 600 900 Длина, L, мм 1500 1860 2000 2400 2700 2760 3410 Ширина, В, мм 800 850 1240 1320 Высота от головки рельса, В, мм 1300 1230 1200 1300 Жесткая база, С, мм 450 550 650 800 1100 Диаметр колеса по ободу катания, Д, мм 300 350 Высота сцепки от оси до головки рельса, Н, мм 320 365 Масса, кг, не более 560 615 650 660 690 1130 1270
