Теплообменные аппараты и трубные пучки
Теплообменные аппараты — устройства, в которых осуществляется передача теплоты от горячего теплоносителя к холодному (нагреваемому). Теплоносителями могут быть газы, пары, жидкости.
Вся продукция проходит необходимые испытания на качество, надежность и соответствие современным требованиям, и мы с уверенностью заявляем-наше оборудование превзойдет ваши ожидания.
По назначению аппараты делятся на теплообменники (Т), холодильники (Х), конденсаторы (К) и испарители (И).
По конструкции - на аппараты с неподвижными трубными решетками (тип Н), с температурным компенсатором на кожухе (тип К), с плавающей головкой (тип П) и с U-образными трубами (тип У).
Теплообменники предназначены для нагрева и охлаждения различных сред с температурой теплообменивающихся сред от -30 до +350о С (типы ТН и ТК) и от -30 до +450оС (типы ТП и ТУ).
Холодильники - для охлаждения различных жидких или газообразных сред пресной, морской водой или хладагентами с температурой охлаждаемой среды в кожухе от 0 до +300оС (типы ХН и ХК) и от 0 до +400оС (тип ХП) и температурой охлаждаемой среды в трубах от -20 до +60оС.
Конденсаторы - для конденсации и охлаждения парообразных сред пресной, морской водой или другими хладагентами с температурой конденсируемой среды в кожухе от 0 до +300оС (типы КН и КК) и от 0 до +400оС (тип КП) и температурой охлаждаемой среды в трубах от -20 до +60оС.
Испарители - для нагрева и испарения различных жидких сред с температурой греющей и испаряемой сред от -30 до +350оС (типы ИН и ИК) и от -30 до 450оС (типы ИП и ИУ).
Холодильные конденсаторы (тип КТ) - для сжижения хладагента в аммиачных и углеводородных (пропан, пропилен) холодильных установках общепромышленного назначения, работающих в пределах температур конденсируемого хладагента от 0 до +100оС, при температуре охлаждающей среды от -20 до +50оС.
холодильные испарители (тип ИТ)—для охлаждения воды и растворов давлением до 0, 6 МПа (6 кгс/см2) в аммиачных и углеводородных (пропан, пропилен) холодильных установках общепромышленного назначения, работающих в пределах температур насыщения от +40 до —40° С; жидких технологических сред давлением 1— 2, 5 МПа (10—25 кгс/см2) в установках, работающих в пределах насыщения от +40 до —60° С.
Теплообменные аппараты типов П и У применяют при значительной разности температур стенок кожуха и труб, а также в случае необходимости механической чистки трубного пучка снаружи.
Теплообменные аппараты изготовляют:
по расположению — вертикальными (типы Н, К и П) и горизонтальными (типы Н, К, П и У);
по числу ходов в трубном пространстве — одноходовыми -(типы Ни К), двухходовыми (типы Н, К, П и У), четырехходовыми (типы Н, К и П) и шести ходовыми (типы Н, К и П);
по компоновке — одинарными и сдвоенными;
по материалу основных узлов и деталей — с деталями трубного и межтрубного пространств из углеродистой или коррозионностойкой стали; с деталями трубного пространства из коррозионностойкой стали, а межтрубного пространства— из углеродистой стали; с трубами из латуни или алюминиево-магниевого сплава и деталями межтрубного пространства из углеродистой стали.
Теплообменные аппараты изготовляют с кожухами диаметром159, 273, 325, 400, 426, 630, 630, 800, 1000, 1200 и 1400 мм (для типов Н и К), 1600, 1800 и 2000 мм(для типа Н), 325, 400, 426, 500, 530, 600, 630, 800, 1000, 1200 и 1400 мм (для типов П и У)и800, 1000, 1200, 1600, 2400, 2600 и 2800 мм (для испарителей типов П и У).
Для стандартных теплообменных аппаратов типов Н и К применяют трубы 20x2 и 25x2 мм; для аппаратов типа П —трубы 20x2, 25х2 и 25х2, 5 мм; для аппаратов типа У — трубы 20x2 мм.
Аппараты теплообменные:
аппараты теплообменные кожухотрубные с неподвижными трубными решетками, с температурным компенсатором на кожухе повышенной тепловой эффективности, кожухотрубные с плавающими головками и U-образные диаметров 159-1200 мм, давлением до 40 кгс/см2;
теплообменники типа «труба в трубе» разборные однопоточные и многопоточные;
испарители;
конденсаторы 600-1200 мм
Применяются в технологических процессах нефтеперерабатывающей, нефтехимической, химической, газовой и других отраслях промышленности, в энергетике и коммунальном хозяйстве.
Kожухотрубчатый тип теплообменных аппаратов (теплообменник кожухотрубчатый) - является наиболее применяемым и применяемым практически во всех сферах промышленности, что определено простотой и надежностью конструктивных решений, доступностью и технологичностью материалов, применяемых как при изготовлении, так и при ремонте, относительной легкостью проведения монтажа и пуско-наладочных работ, простатой обслуживания и надежностью в работе.
Кожухотрубчатые теплообменные аппараты - теплообменники позволяют достич достаточно большого соотношения поверхности теплообмена к объему и массе. Размеры поверхности теплообмена легко варьируется в широких пределах, конструктив имеет достаточную прочность и выдерживает необходимые нагрузки при сборке, транспортировке и монтаже, а также внутренние и внешние напряжения.
Очистка кожухотрубчатого теплообменного аппарата - (теплообменник кожухотрубчатый) в процессе эксплуатации не вызывает затруднений, а его элементы, наиболее подверженные коррозии.
Конструктивные особенности Кожухотрубчатых теплообменников позволяют применять и почти во всех случаях, включая:
- при температурах от минус 30 до плюс 450 градусов
-условиях больших градиентов температур,
- при испарении и конденсации,
- при использовании сильно загрязненных и коррозионно-активных теплоносителей.

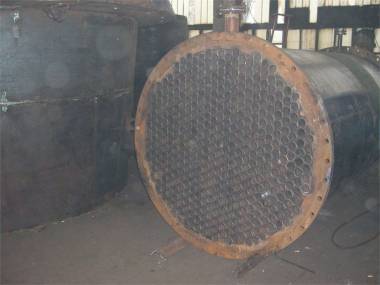

В кожухотрубчатых теплообменных аппаратах с неподвижными трубными решетками и с температурным компенсатором на кожухе трубы расположены по вершинам равностороннего треугольника. Размещение отверстий под трубы в трубных решетках и перегородках — в соответствии с ГОСТ 15118—79, ГОСТ 22485—77 и ГОСТ 22486—77.
В кожухотрубчатых теплообменниках с U-образными трубами, теплообменниках и холодильниках с плавающей головкой трубы расположены по вершинам квадрата или равностороннего треугольника; в конденсаторах сплавающейголовкой— по вершинам равностороннего треугольника; виспарителях спаровым пространством — по вершинам квадрата. Размещение отверстий под трубы в трубных решетках иперегородках — в соответствии cГОСТ 13202—77 (для аппаратов типа П) и ГОСТ 13203—77 (для аппаратов типа У)
