Детали трубопроводов – отводы, переходы, тройники, заглушки и фланцы
Пресс-релиз от 30.06.2017
Детали трубопроводов – отводы, переходы, тройники, заглушки и фланцы
Человечество с древних времён использовало трубы (или трубопроводы) для перемещения жидкостей (сначала воды , а потом – и других технологических жидких сред) на различные расстояния. Изобретение трубопровода для человечества было жизненной необходимостью – недаром и в наше время системы трубопроводов называют «кровеносной системой планеты» по аналогии с живыми организмами, т.к они выполняют важнейшие функции в жизнеобеспечении любого развитого общества. И если сама труба представляет собой простую пространственную фигуру - прямой участок полого цилиндра (поэтому первой была технология изготовления трубы из металлического листа, свёрнутого в трубу и сваренного по стыку), то детали соединения трубопроводов являются более сложными в плане изготовления, т.к. для их изготовления используют заготовки трубы и они призваны выполнять не только функцию соединения труб, а также изменения направления, разветвления, сужения/расширения или просто перекрытия отдельного участка трубопровода. Рассмотрим детали трубопроводов, применяемые для решения этих функций и производимые нашей фирмой
Самые простые в изготовлении из деталей соединения трубопроводов – переходы, которые позволяют изменять диаметр магистрали в большую или меньшую сторону, и тем самым косвенно регулировать поток рабочей среды. Фирмой производятся концентрические переходы методом усадки прессом отрезков цельнотянутых труб и которые применяются для строительства вертикальных трубопроводов. Также на рынке трубопроводной арматуры представлены эксцентрические переходы – со смещённой осью присоединяемой магистрали для горизонтальных трубопроводов. Нормативная документация по изготовлению переходов регулируется ГОСТ 17378-2001.
Следующим видом распространённых деталей соединения трубопроводов являются крутоизогнутые отводы (или их ещё называют – кованые) , изготавливаемые соответственно требований ГОСТ 17375-2001 и используемые для изменения направления магистрали. ООО «Авто-Дион» производит крутоизогнутые отводы (колено) из бесшовной стальной трубы методом индукционного нагрева токами высокой частоты с последующей протяжкой по сердечнику, правкой прессом и финишной торцовкой.
Для разветвления трубопроводных магистралей применяются стальные тройники, которые могут быть как равнопроходными (для труб одного диаметра), так и переходными (с ответвлением, как правило, трубы меньшего сечения). Тройники стальные равнопроходные и переходные, предлагаемые нашей фирмой, соответствуют ГОСТ 17376-2001 и могут применяться при прокладке различного назначения трубопроводов, в коммунальной сфере.
Трубные эллиптические заглушки(колпаки), представленные в каталоге трубопроводной арматуры фирмы, изготавливаются согласно ГОСТ 17379-01 методом штамповки из заготовок стального листа соответствующей толщины и применяются для перекрытия концевых участков магистралей или для изготовления емкостей( устройств) в качестве технологического дна. К заглушкам трубопроводов также относятся глухие фланцы, служащие для временного перекрытия магистрали или отдельных устройств, имеющих фланцевое соединение

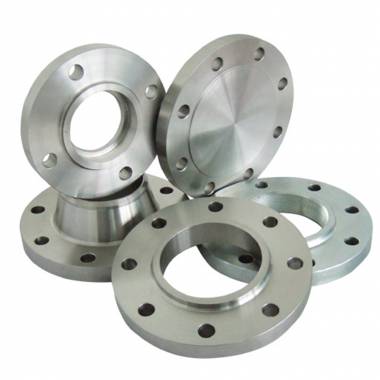

При стыковке деталей трубопровода с магистралью обычно используется сварка (дуговая или ацетиленовая), поэтому данные соединения трубопровода не могут быть разборными . Для получения разборных и обслуживаемых участков трубопроводов или оборудования в промышленности и коммунальном хозяйстве используются фланцевые соединения, которые представляют собой привариваемые к стыкующимся краям труб стальные фланцы, соединяемые между собой через прокладку на болтах с гайками. Производимые нашей фирмой точёные фланцы изготавливаются на токарных станках из плоского стального листа и соответствуют требованиям ГОСТ 12820-80. Также в нашем каталоге представлены плоские литые и воротниковые фланцы для высокого давления , изготовленные методом литья с последующей токарной обработкой.
