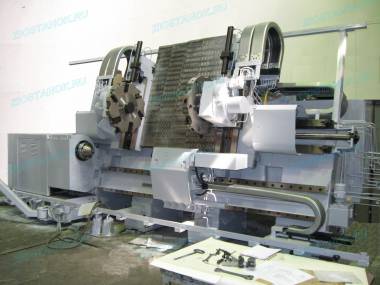

Полуавтомат предназначен для выполнения токарной обработки различных деталей сложного профиля с большим количеством технологических переходов в условиях различных видов производств.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наибольший диаметр устанавливаемого изделия над станиной, мм 850
Наибольший диаметр обрабатываемого изделия; мм:
• над суппортом
• над телескопическими направляющими станины
500
690
Наибольшая длина устанавливаемого изделия, мм 3000
Наибольшая масса заготовки, кг 3000
Количество верхних суппортов 2
Количество позиций в револьверных головках
• правой
• левой
(8+4)
12
Сечения устанавливаемых резцов, мм 32x 25: 32x32
Пределы частот вращения шпинделя, об/мин 12, 5-2500
Количество диапазонов частот вращения шпинделя 4
Наибольший рабочий ход суппортов, мм
• продольный (при цельном винте) Продольный (при составном винте), мм
• правого суппорта
• левого суппорта
2590
1970
2090
Наибольший поперечный ход суппортов, мм
• правого суппорта
• левого суппорта
490
350
Скорость быстрых перемещений суппортов, мм/мин 10000
Наименьше расстояние между суппортами при одновременной работе 570
Конус шпинделя по ГОСТ 12595-85 Метр.100НТ7
Конец шпинделя фланцевый по ГОСТ 12595-85 I-I М
Мощность главного привода, кВт 55
Суммарная потребляемая мощность, кВт до 100
Расстояние от основания полуавтомата до оси центра, мм 1160
Габаритные размеры полуавтомата, мм:
длина ширина высота
6990
3390
3200
Масса полуавтомата (без транспортера стружки), кг 14900
Механической части:
КОМПЛЕКТАЦИЯ ПОЛУАВТОМАТА
- шарико-винтовыми передачами (ШВП): составной продольной и 2-мя поперечными производства завода «Микрон» (г.Одесса), или импортными.
- подшипниками отечественного производства и ф.FAG, SKF
Гидравлической части:
- гидроаппаратурой отечественного производства (Ульяновск)
- импортной гидроаппаратурой «Bosch Rexroth» (Германия).
Электрической части:
- системой ЧПУ мод. NC-310 "Балт-Систем", г. Санкт-Петербург, Россия.
- главным приводом, состоящим из асинхронного электродвигателя N=55кВт
производства ОАО «Владимирский электромеханический завод» и регулирующим частотным преобразователем ф. «Omron» (Япония).
- приводами подач ЗАО «Электротехнические Системы 1» г. Санкт-Петербург с модулем регулированияMR25M и двигателем ДВУ2М215LT1 38Н*м.
- низковольтной коммутационной аппаратурой ф. «Omron» (Япония), ф. «Schneider
Electric» (Германия) и других фирм.
